       这次评测的是绿联四口充电器，每口能够提供5v2.4a共12w的功率，可以说是一款多口快充充电头，下面一起来看看。

一、开箱篇

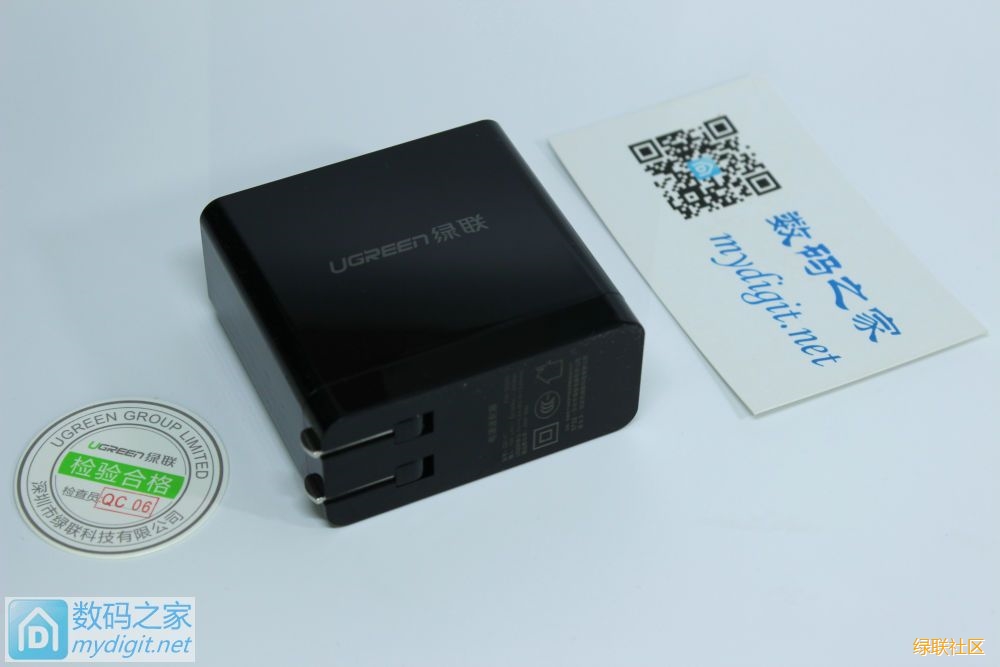

打开包装后除了数码之家平台名片，还有绿联厂家的合格证

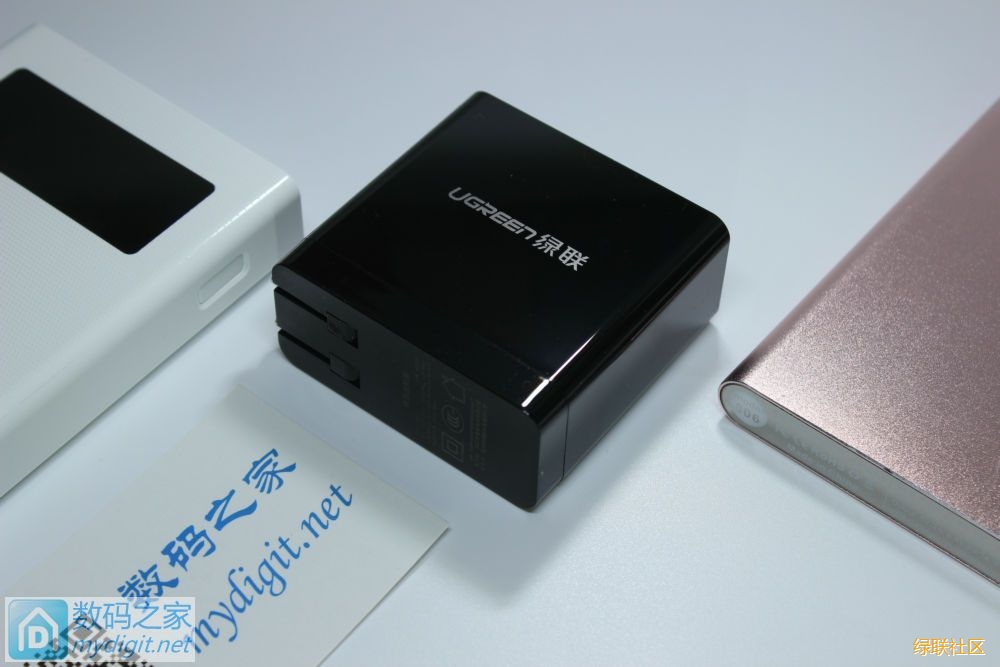

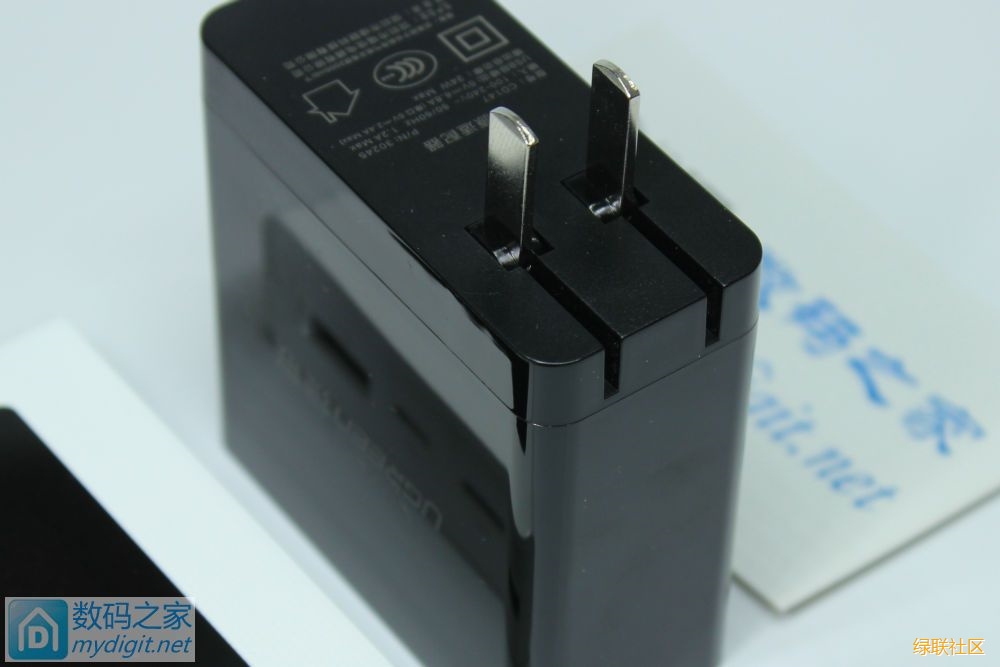

充电器沉甸甸的很有质感，采用了pc防火外壳，插头折叠容易收纳。

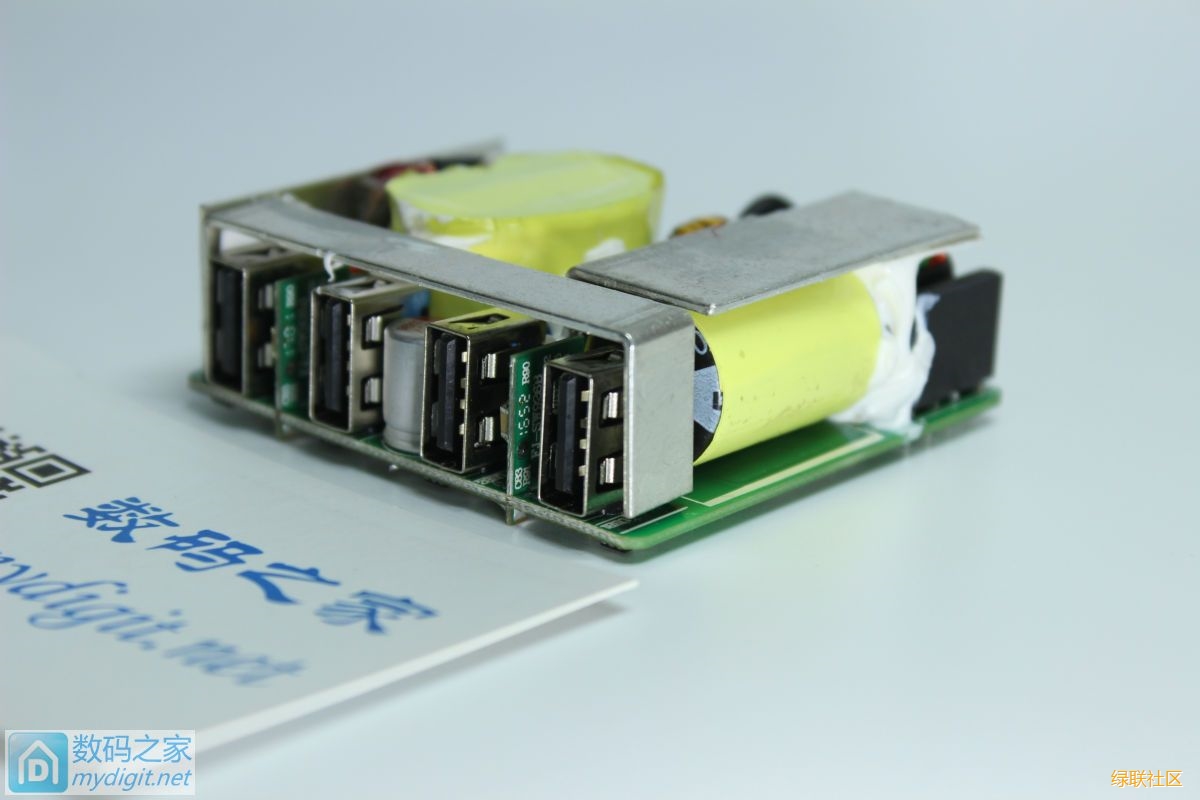

四个usb口略微下凹，和外壳结合的非常紧密，插入usb头很顺畅，不会出现母口金属壳阻挡的情况，足见设计用心。

边角圆滑无毛刺，接缝处结合紧密，制作很精细。
外壳很漂亮，采用pc防火外壳，符合国家阻燃标准，100度不变形，750度不燃烧，再配上纯色钢琴烤漆工艺，使用简单美好。

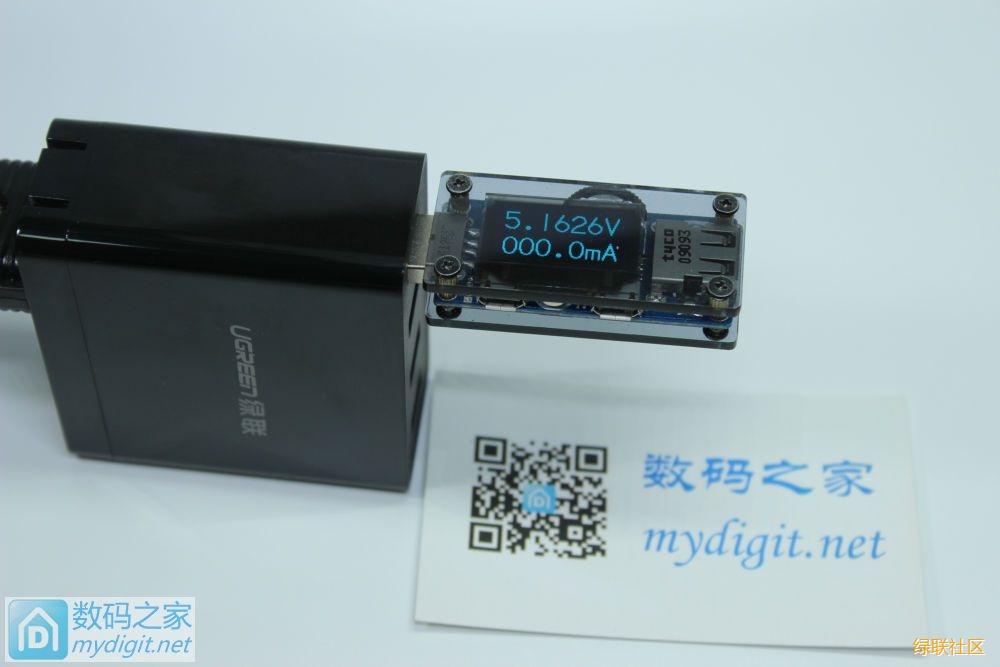

待机电压5.16v，由于是并联输出，四个口都是这样的电压。

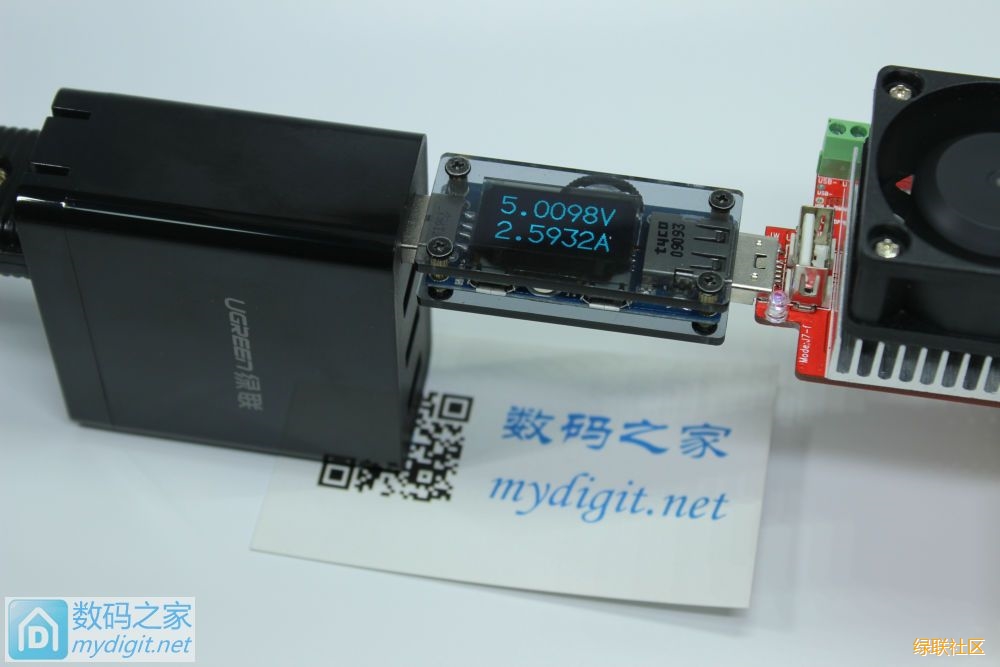

充电器能够提供6.8a的总输出电流，每个口都能支持2.4a输出，下面的测试图也能够看出单口最大输出可以达到5.0098v2.5932a，设计略有余量，有余量能够在设备刚插入充电器电流最大的情况下保证充电器不保护关闭输出，余量也不能太大，长时间超出设计功率会增加充电器boom的风险。

经过测试每个口都能输出差不多的功率，限流芯片还是不错的，没有那么多usb表，插了三个口测试了下能够轻松达到5.5a的水平电压没有太大的下降，虽然没有测试到6.8a34w的水平，但是看样子还是很轻松的。

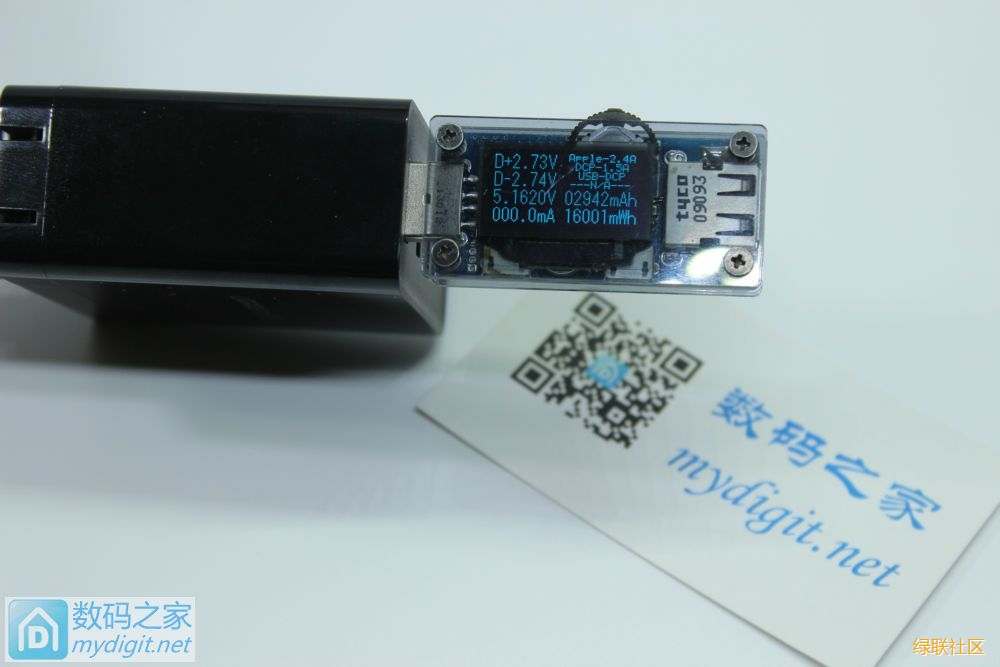

看usb表右上角的协议嗅探部分，可以看出充电器支持苹果2.4a和dcp，这里只是显示常见的协议。

充电器保护周到，过压、过流、短路、超温保护会让你能够放心去使用，真正做到了简单美好。

二、拆解篇

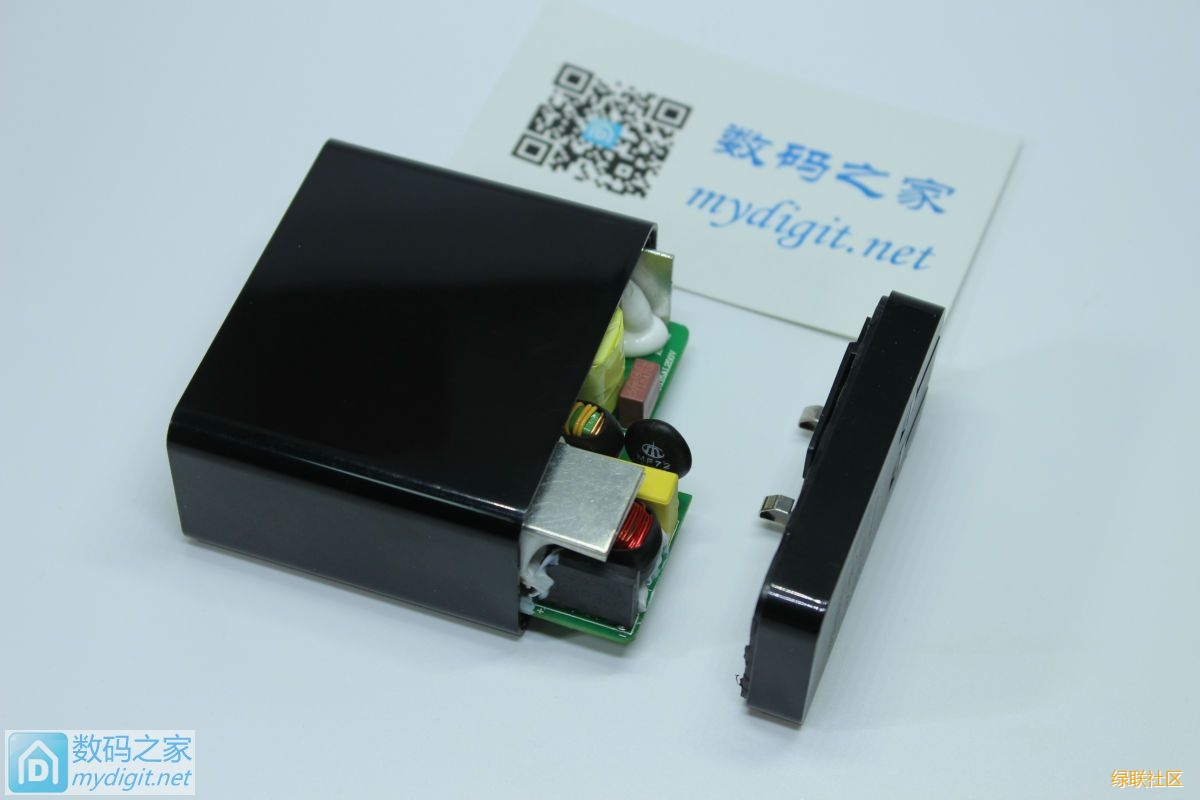

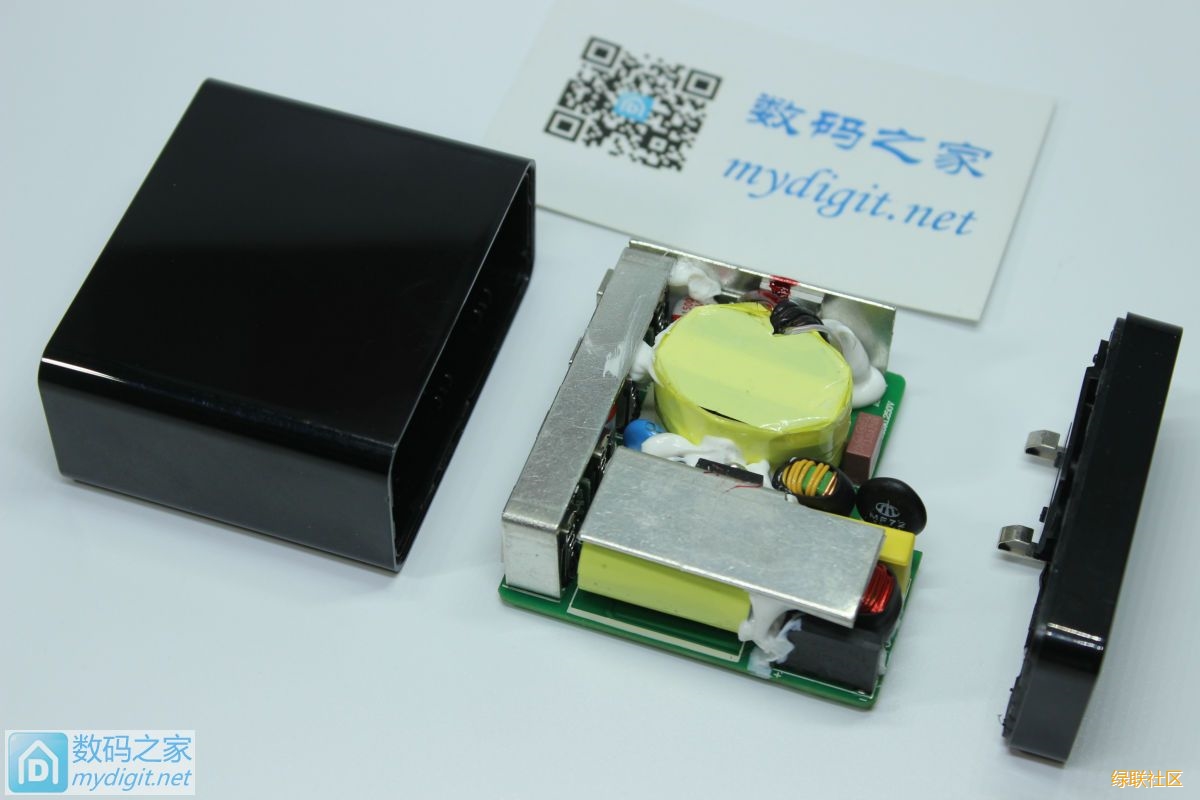

接缝处结合精密，插进壁纸刀都很难，一看就知道采用了超声波焊接，对付超声波就只能大锤伺候了。ac插头和主板没有采用软线连接而采用了触片，增加了安全性，避免软线在内部弯折造成的不确定性危险。

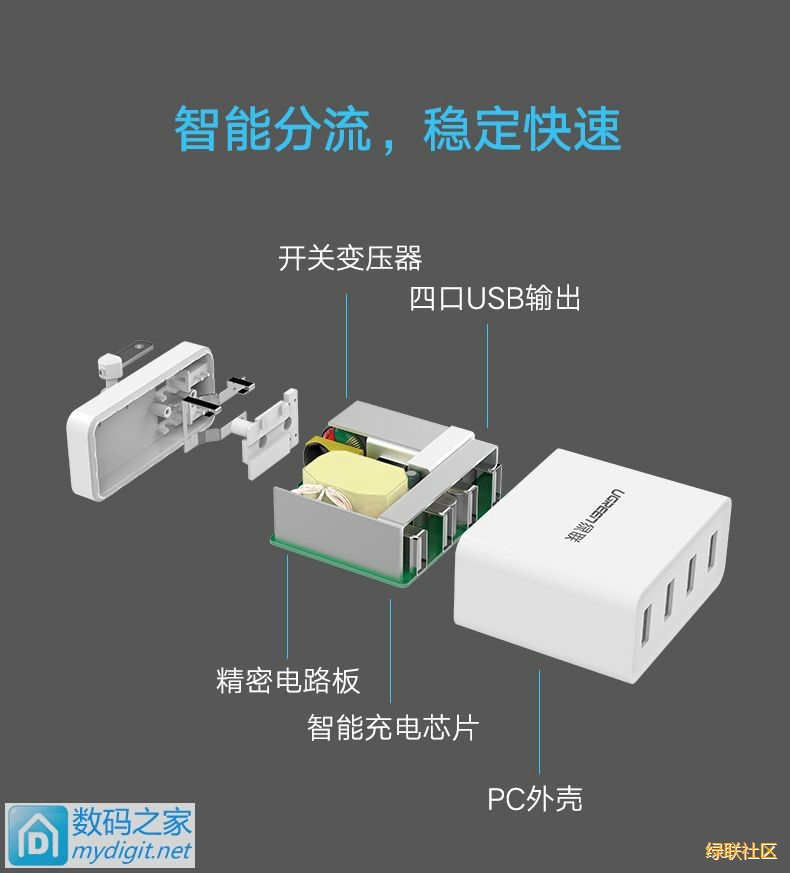

pcb在充电器内部由凹槽固定，很紧密抽出来还是要用力的。看到了充电器内部，第一眼就是大大的变压器和大片的散热片了，和下图的官方宣传图差不多，还是能够看出厂家很认真的，连散热片布局也画的这么准确，给个赞。

结构紧凑，元件间灌了很多硅胶，起到固定元件和散热的作用，但是就让看元件变得困难重重，看了一番后无从下手，只得作罢，看不到主控芯片，主mos，同步整流mos的型号参数，略微遗憾，不过看这用料做工不懂充电器的人应该也能看的出很不错吧。

背面元件不多，主控ic也不在背面，它其实在正面mos旁边，大坨的硅胶下面呢。

这边可以看到用黄色绝缘胶布包裹着的主电解电容，从电容底下往里看才能看到6脚的主控芯片安安静静的躺在那里。再看四个usb口之间的那两块小板，那是限制电流的板子，整不了胶拆个小板还是很轻松的，后面我会把这个小板吹下来。一个板子控制两个usb口的输出电流，多口的充电器一般都会有限流芯片，由于多口充电器都是并联输出，如过没有限流，那单usb口就能够输出全部的充电器功率，具体到这个就是一个usb口就能输出5v6.8a34w的充电器总功率，这样大的电流遇到接触电阻大的usb插头，很容易就把usb口烧融化，造成危险。

这个四脚的就是整流桥，一般大功率充电器才会用到这样的整流桥，普通的小功率充电器用一个四脚的小贴片就搞定了。

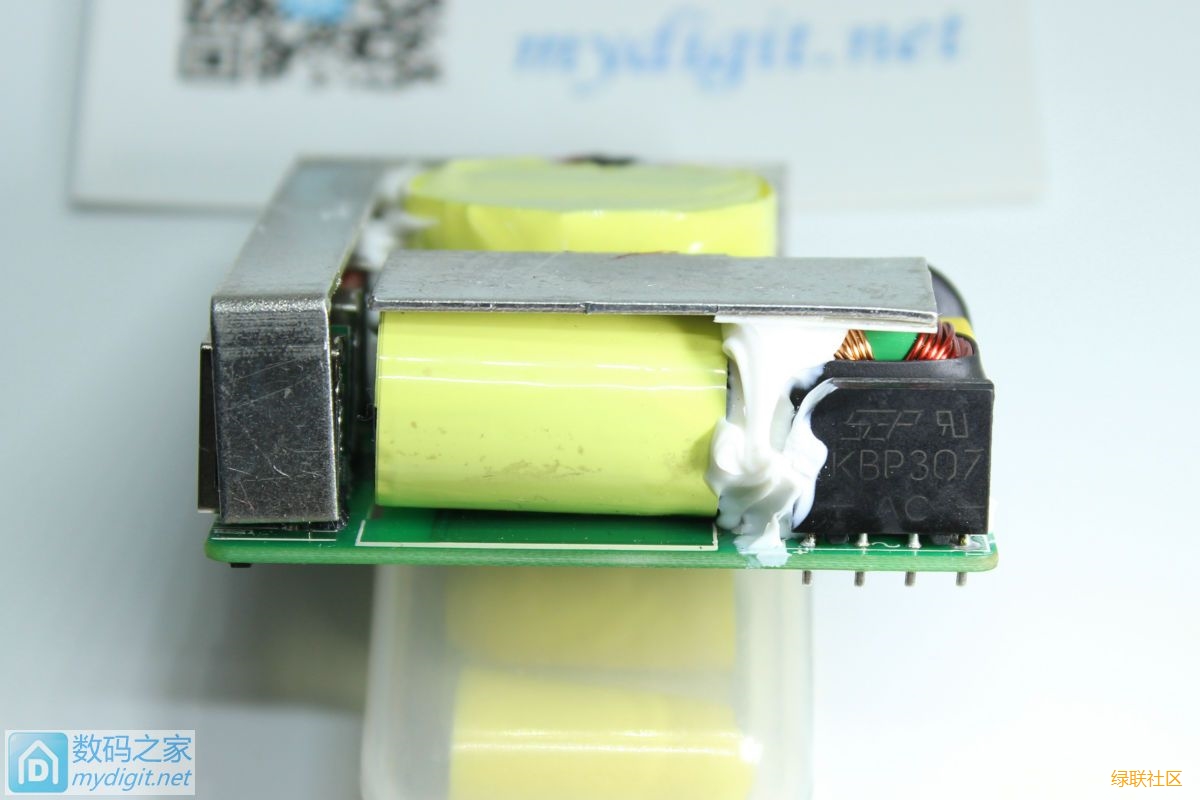

整流桥型号：kbp307,3a1000v的桥绰绰有余，根本就不用散热片。

看看正面的主要元件：
3.15a250v的方块保险
ntc热敏能够减少启动时电流对其他元件的冲击

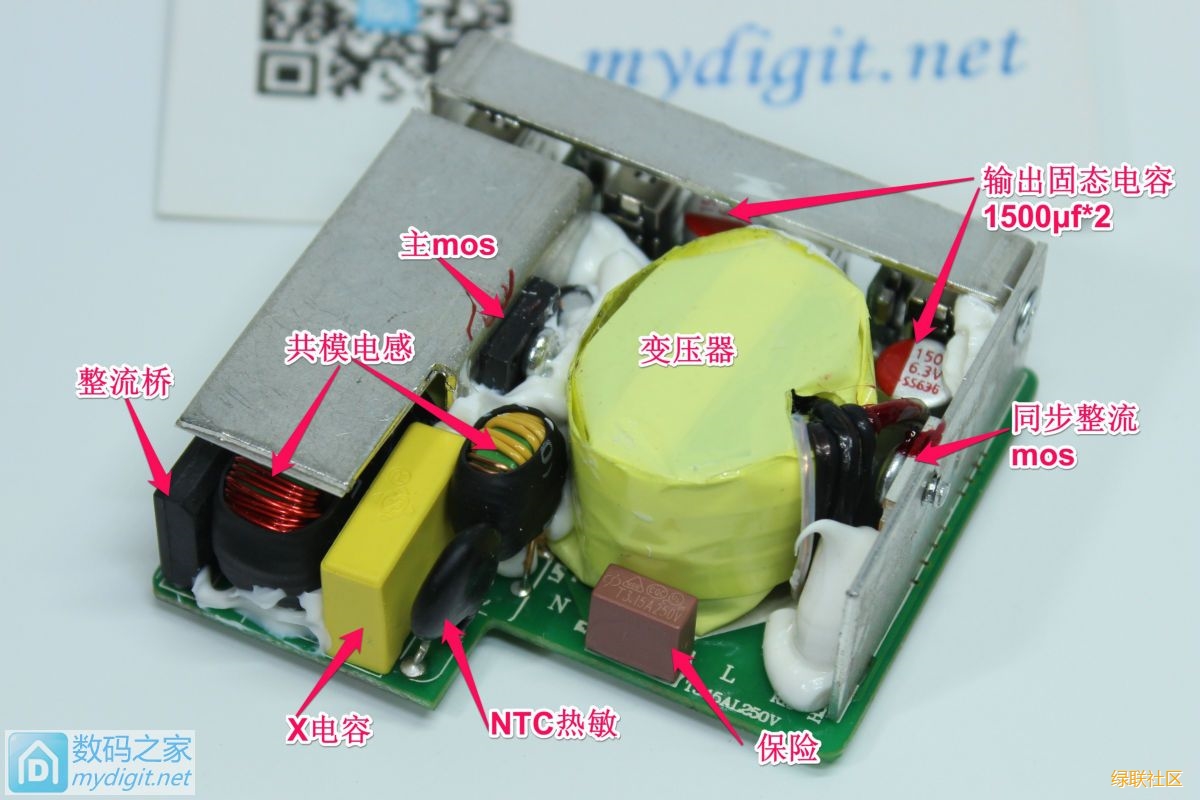

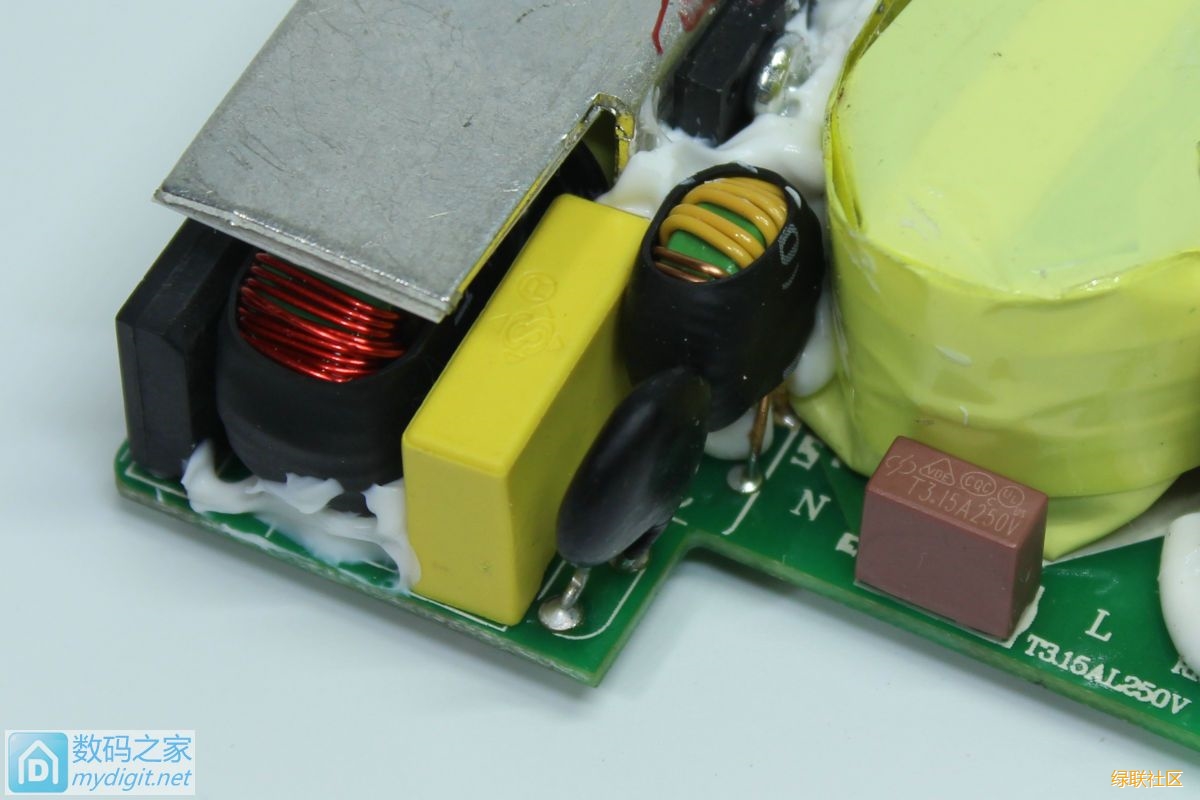

两个共模电感和一个x电容组成了充电器的emi电路，有效隔离电磁干扰，这个就能看出一个充电器的用料多少，一般的充电器给你一个共模电感就已经很奢侈了
主mos和同步整流mos都深深的藏在了白色的硅胶之中，用螺丝固定在大大的散热片上，让mos高速开关产生的热量及时传递出去
输出侧有两个1500μf的固态电容，还有个0的这个角度被硅胶挡住了，提供了足够的容量来滤波

背面部分：

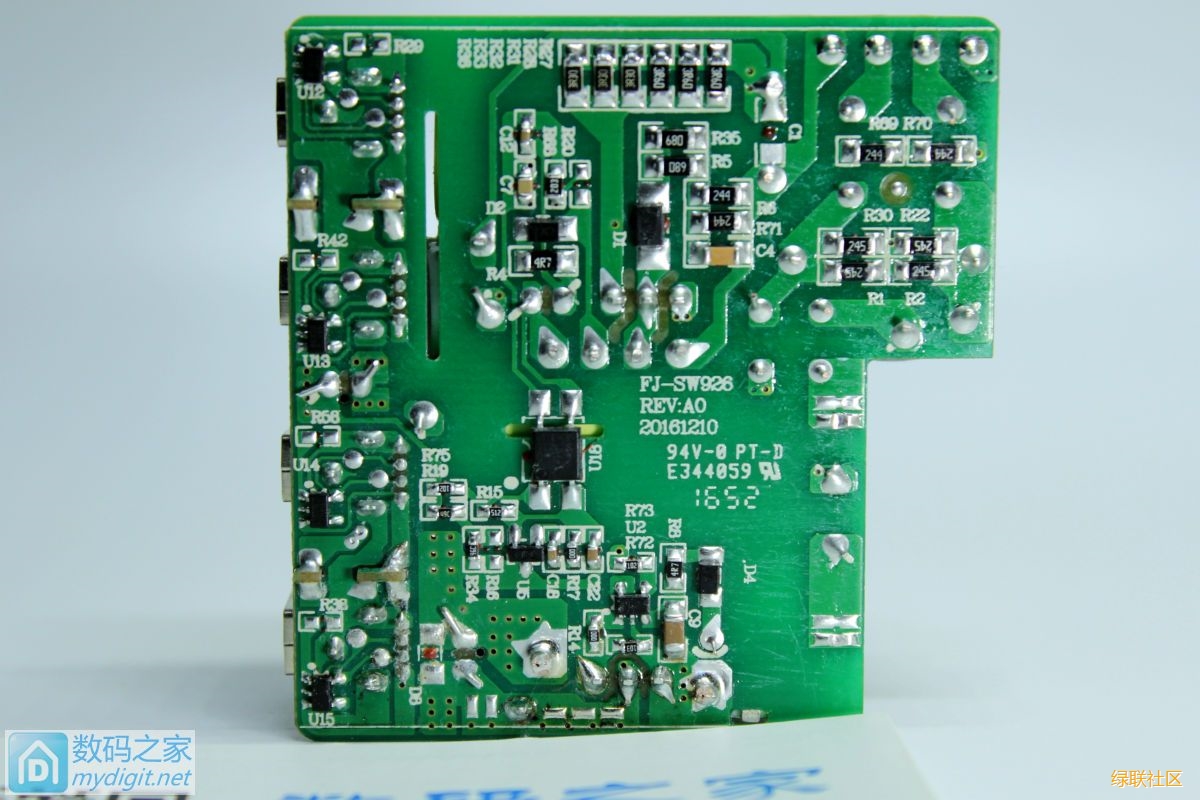

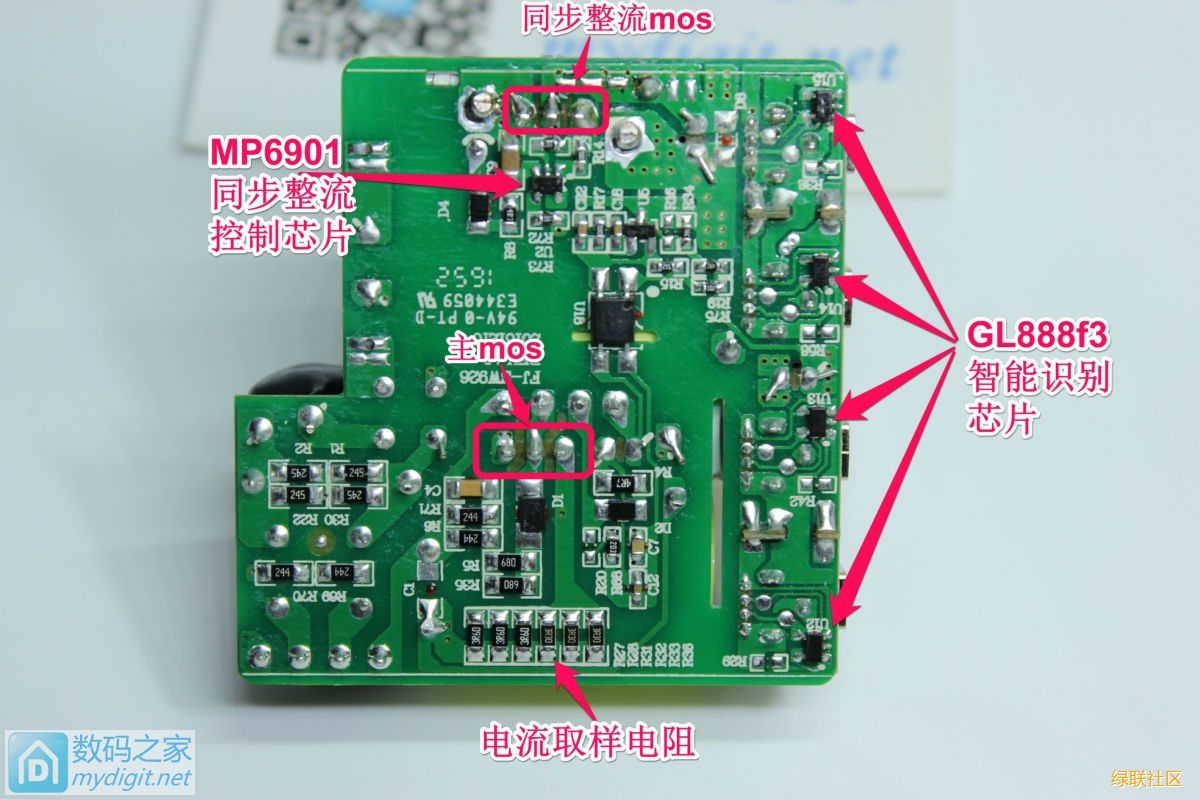

6个大功率贴片电阻并联组成了电流取样电阻，这些电阻的大小决定了充电器能够输出电流的小大
四个gl888f3智能识别芯片分别负责四个usb口的识别，为设备提供最大的充电电流
上面挨着同步整流mos焊脚的芯片是mp6901同步整流控制芯片，根据周期来控制整流mos高速开关让高频交流变成直流，这就是整流，同步整流比起肖特基整流散热小，节约能耗。

再仔细看看emi电路吧，这电感，这x看着就舒服

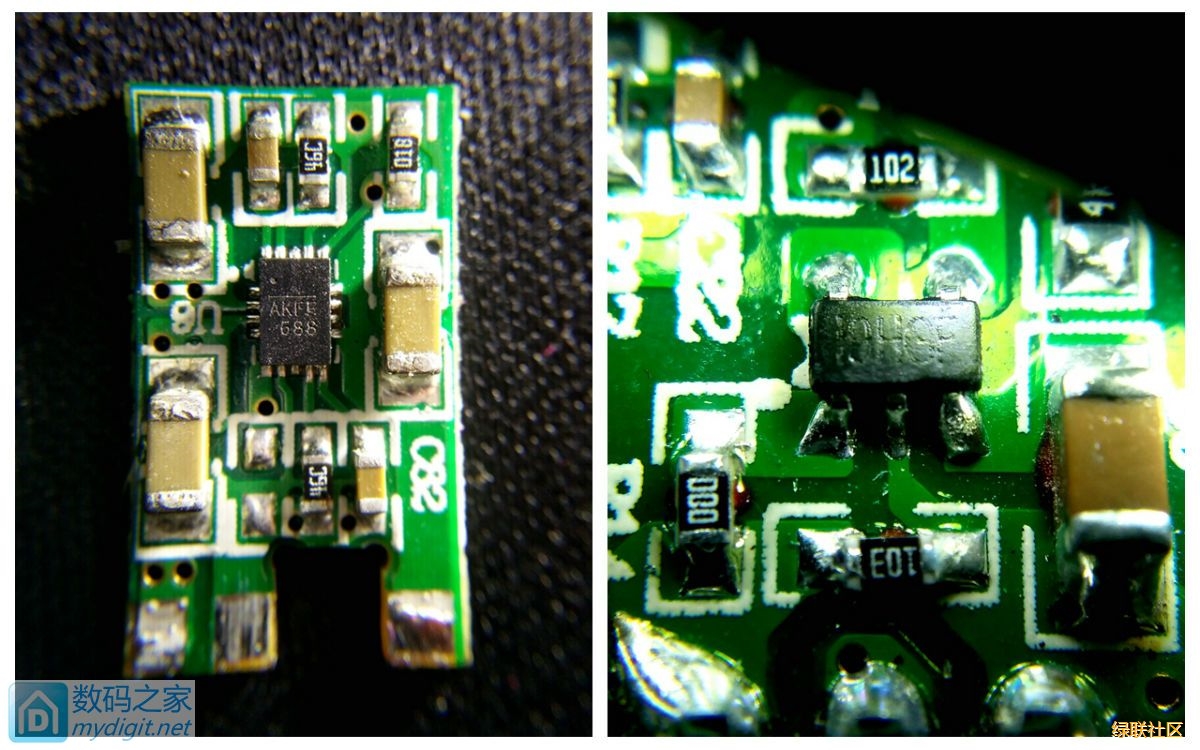

这就是限流小板和同步整流控制芯片，限流芯片丝印akffg88还是688，太小了，查不到具体型号参数，同步整流芯片丝印19hgf,就是mp6901，来自mps(美国芯源），mp6901低压降二极管仿真器芯片，结合外部开关取代肖特基二极管高效，反激变换器。芯片控制外部开关的正向压降约70mv和关闭当电压变为负。包装的选择是一个节省空间的tsot23-5或soic - 8。

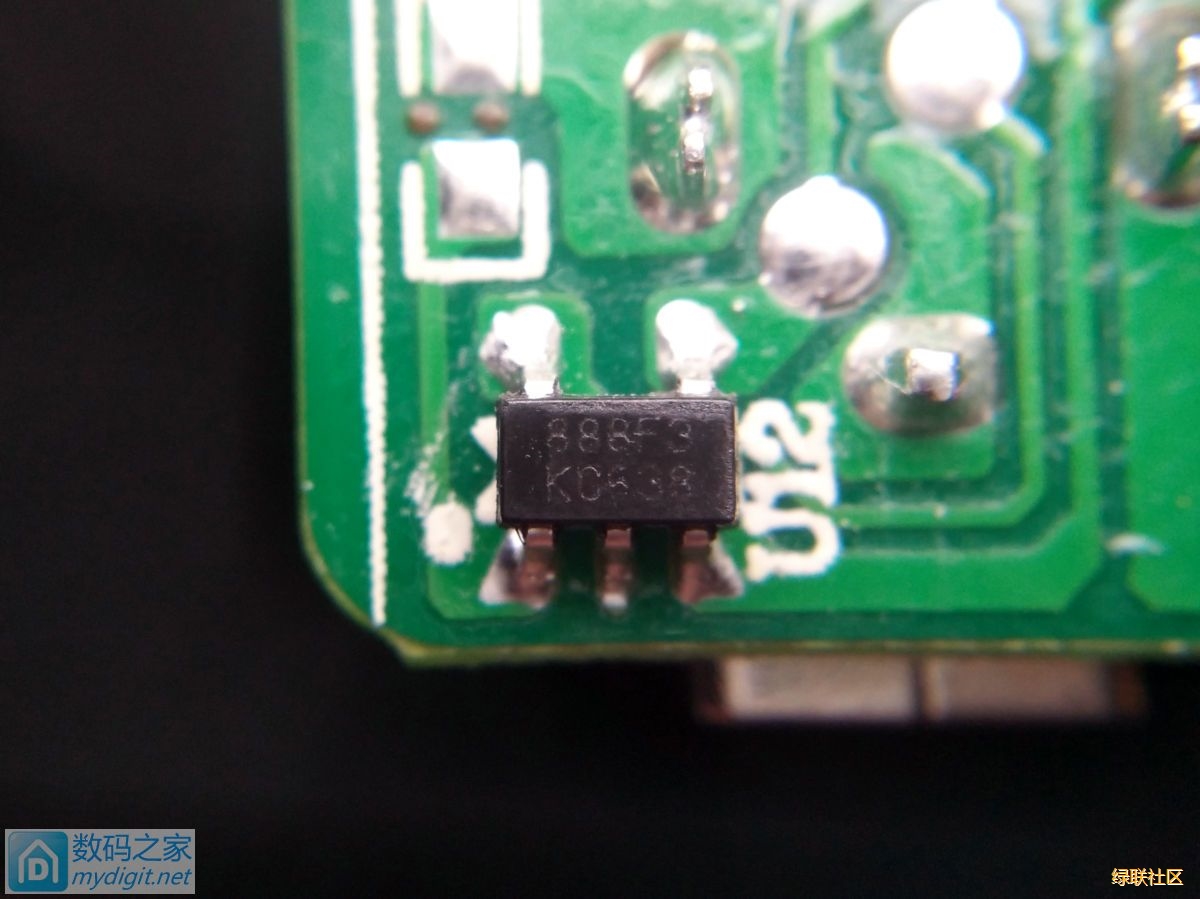

这是智能识别芯片gl888f3,丝印888f3，只找到了gl888f2的资料，应该3是升级版，能够识别的充电协议更多吧。
下图是f2的资料：

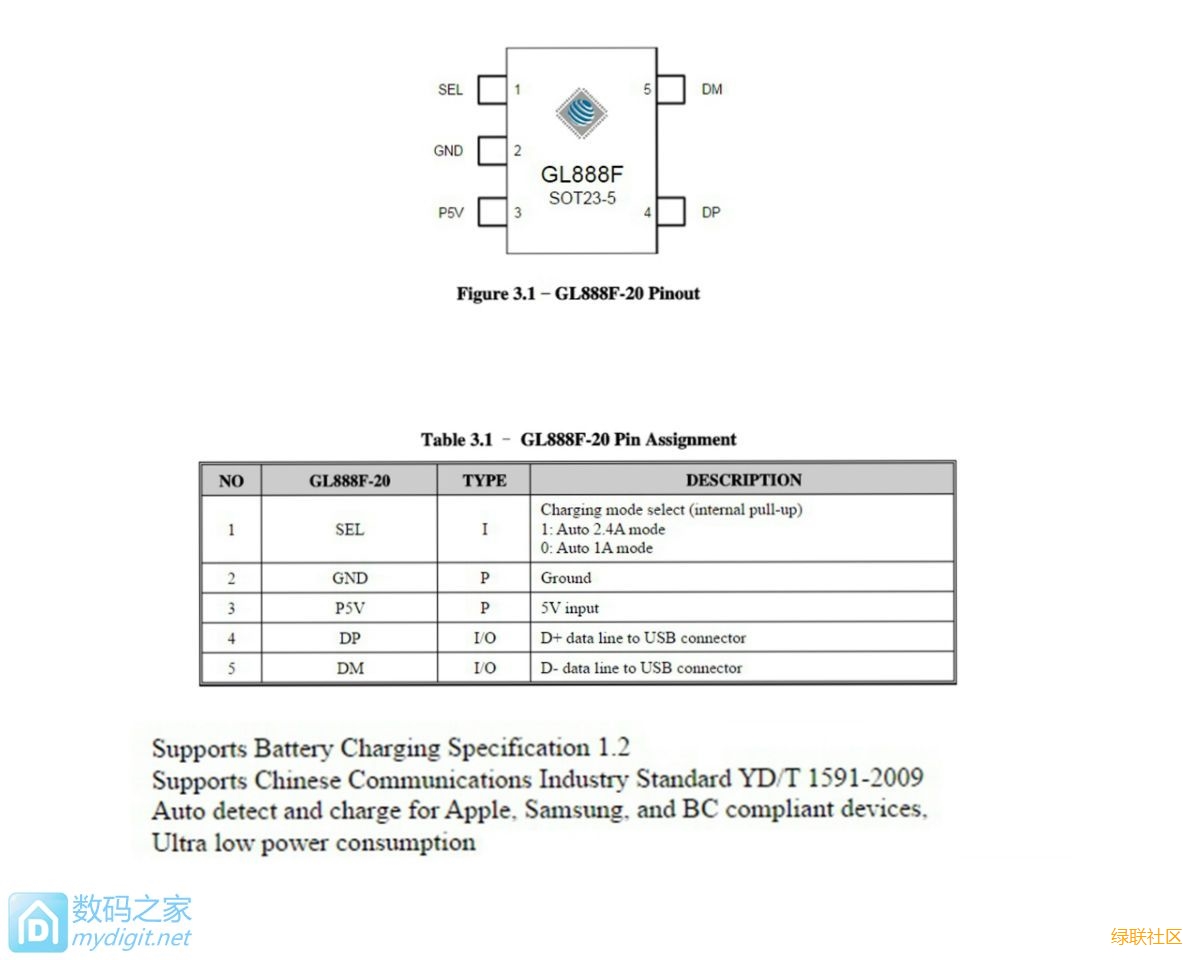

gl888f是usb充电协议端口控制ic，可自动识别充电设备类型，并通过对应的usb充电协议与设备握手，使之获得最大充电电流，在保护充电设备的前提下节省充电时间。
gl888f应用范围：移动电源、便携式充电器、车载充电器等。
gl888f特性
工作电压：4.5v～5.5v
支持多种usb充电协议，各充电协议自动切换，包括：divider1/divider2/divider3充电协议（苹果专用）d /d–置1.2v模式（三星专用）bc1.2 dcp及ctis yd/t 1591-2009充电协议可靠的上电复位(por)及低压复位(lvr)性能。
就是这样的识别芯片让你的手机和pad在插上充电器时能够以最大的电流进行充电，提高充电速度。

总结：
优点：插头折叠小巧便携
           外壳阻燃钢琴烤漆
          智能识别四大保护
          做工给力舍得用料
缺点：最大6.8a每口2.4a，四个2a设备同时插入的时候会吃不消，这是行业普遍现象，勉强算一个吧。

总之这是一款强大的多口充电器，这么小的体积做到便携再能够输出34w功率已经相当给力，小身材有大能量你值得拥有！
