在hdmi高清线工程布线的实际运用中,因一时疏忽导致的hdmi高清线接头断裂的情况偶有发生。这种情况下,对于已经布好线,甚至已经埋线、穿管的用户,这将是一个不小的麻烦事。绿联的产品能完美解决这一问题。本文详细介绍绿联hdmi线免焊模块怎么接,手动接hdmi线,以及hdmi线线序。

hdmi卡线模块

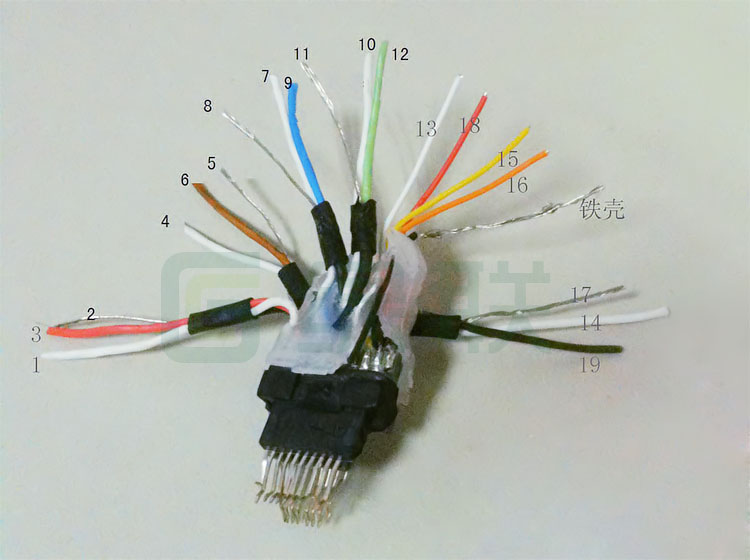

hdmi线序


上图所示,里有4组比较粗的线,每组里有2根线,1根铜丝。4组线分别接在data0,data1,data2和clock上,其中每组中的2根线分别接 和-(线的颜色和另外一头必须对应),铜丝接gnd。hdmi线里其余的线分别接在13,14,15,16,17,18,19接线端子上,不用分颜色,但是保证和另外一头的接线一一对应;外层屏蔽层接在sgnd端子上。

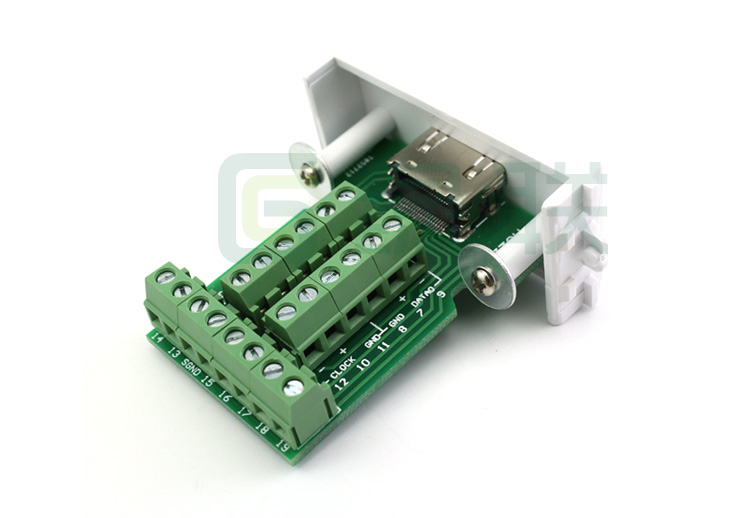

hdmi免焊接模块接法

在绿联hdmi线免焊模块怎么接,手动接hdmi线过程中,需要注意的是两端接线对应的颜色必须保持一一对应的的方式,这样才能保证接线的准确性。若对hdmi线免焊模块怎么接,手动接hdmi线有疑问,请联系绿联科技客服。
