对于iphone12的充电问题,大家关注最多的应该是充电器了。作为iphone12量身定制的充电器,有何特点呢,下面一起跟随充电头网的首发评测看看吧~

由于图文较多,本次绿联pd20w充电器评测分为开箱篇和拆解篇两部分,开箱篇地址:

绿联pd20w充电器开箱评测:开箱篇(上)

以下为绿联pd20w充电器评测拆解篇:

绿联20w快充充电器拆解

绿联pd20w充电器开箱评测:拆解篇(下)

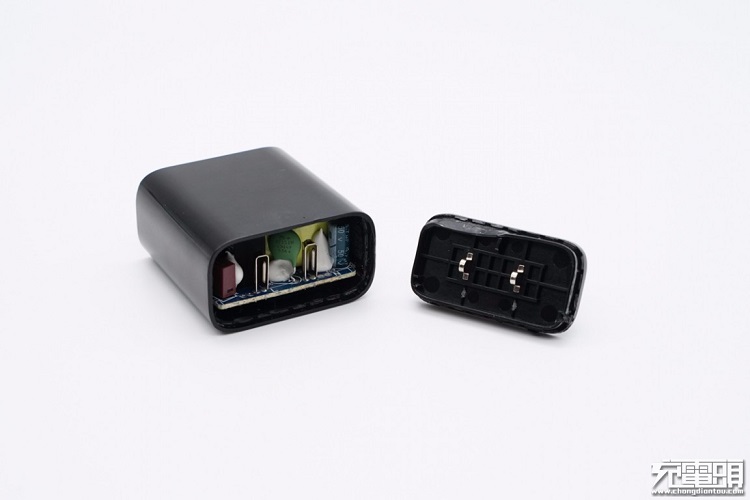

将输入端外壳拆开,边缘采用超声波焊接封装,插脚和金属片接触式通电。

绿联pd20w充电器开箱评测:拆解篇(下)

输出端usb母座使用小板垂直焊接,初次级之间设有隔离板。

绿联pd20w充电器开箱评测:拆解篇(下)

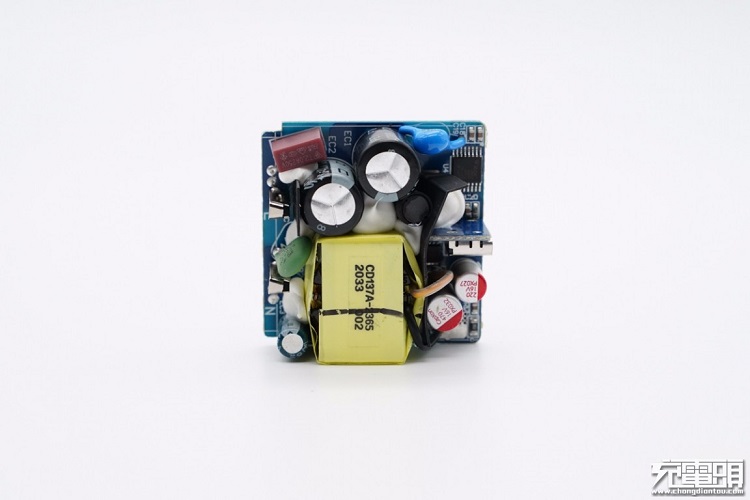

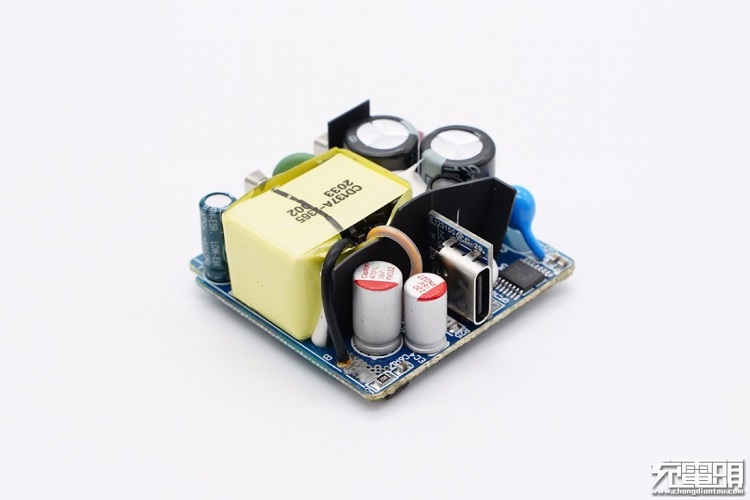

pcb板正面整体一览,变压器周围空隙里打胶固定元件。

绿联pd20w充电器开箱评测:拆解篇(下)

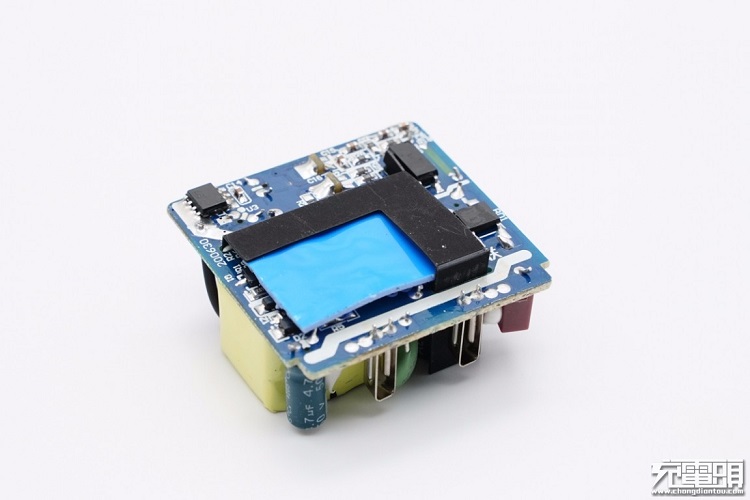

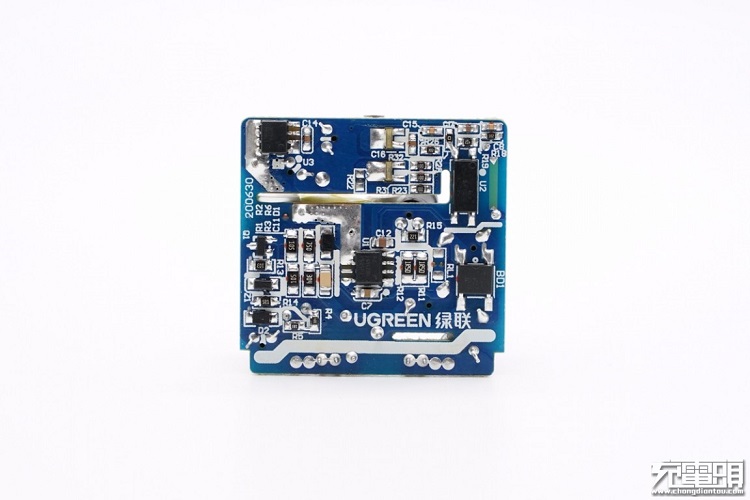

pcb板背面贴有导热垫,并由绝缘框架固定。

绿联pd20w充电器开箱评测:拆解篇(下)

导热垫下面是充电器主控芯片。

绿联pd20w充电器开箱评测:拆解篇(下)

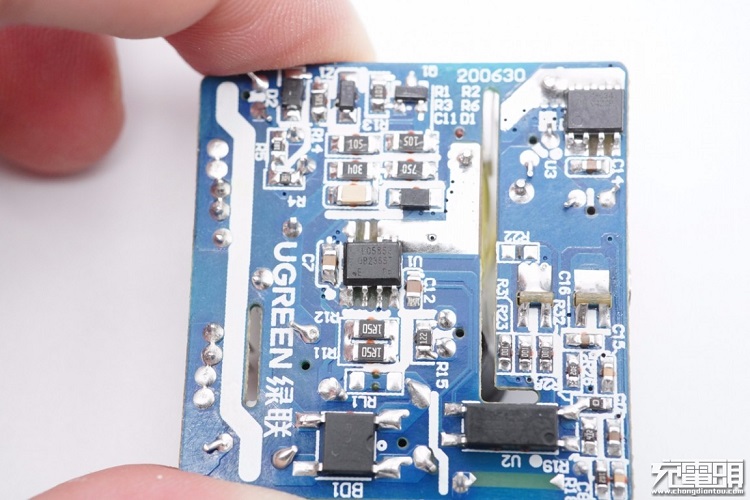

此外板子背面还有整流桥、光耦和次级同步整流芯片。

通过对pcb板电路观察发现,绿联20w usb pd快充充电器采用开关电源宽范围输出,由协议芯片控制光耦反馈调节输出电压的设计架构。下面就由输入端开始为大家一一介绍这款产品的用料。

绿联pd20w充电器开箱评测:拆解篇(下)

输入端一览,设有保险丝和ntc浪涌抑制电阻,此外使用绝缘板将电容隔离。

绿联pd20w充电器开箱评测:拆解篇(下)

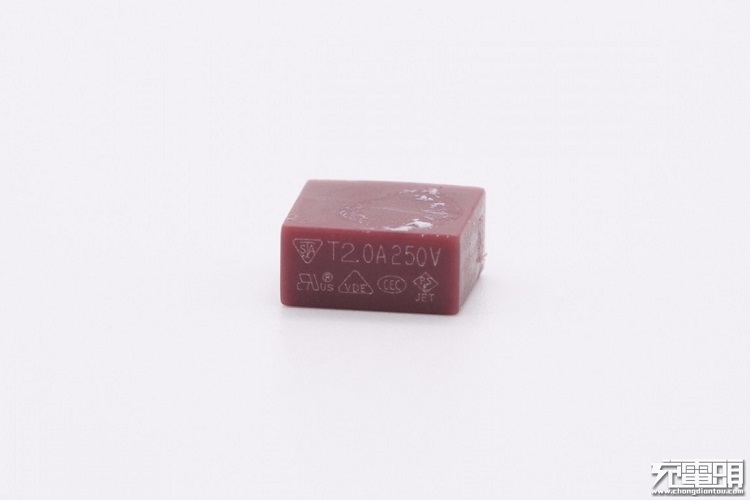

延时保险丝特写,规格为2a 250v。

绿联pd20w充电器开箱评测:拆解篇(下)

ntc浪涌抑制电阻特写,用于抑制上电浪涌电流。

绿联pd20w充电器开箱评测:拆解篇(下)

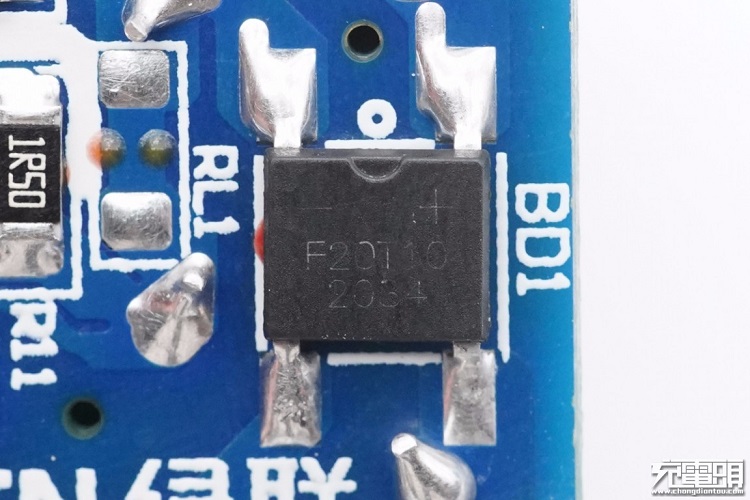

输入端f20t10整流桥。

绿联pd20w充电器开箱评测:拆解篇(下)

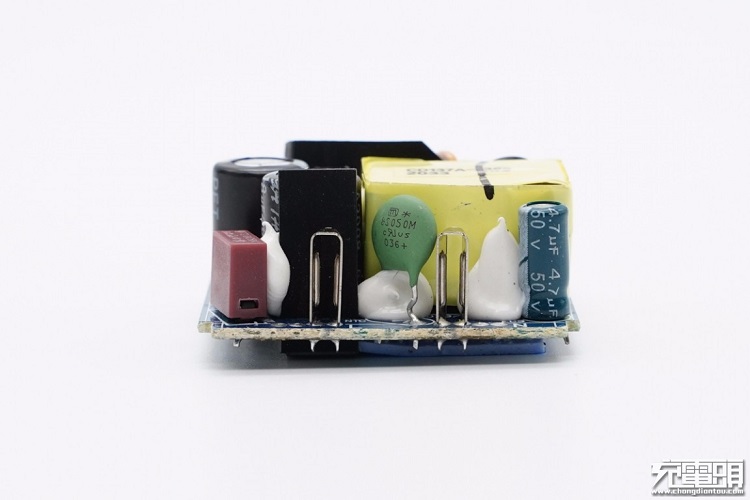

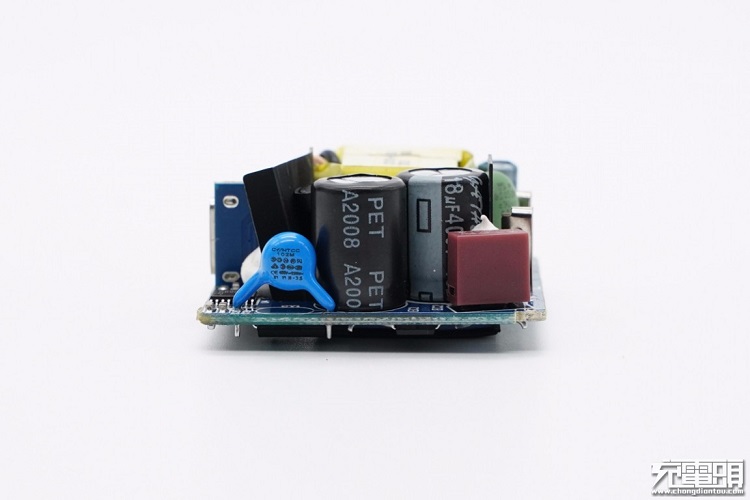

pcb板侧面一览。

绿联pd20w充电器开箱评测:拆解篇(下)

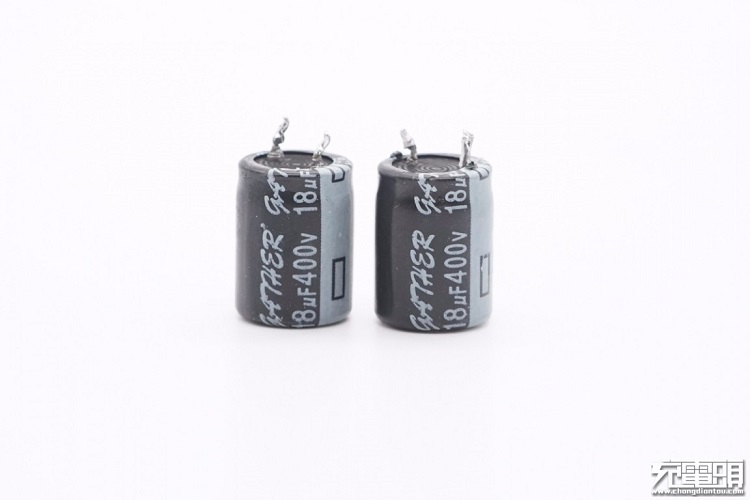

高压滤波电解电容来自深圳凯泽鑫电子,两颗规格都是400v 18μf。

绿联pd20w充电器开箱评测:拆解篇(下)

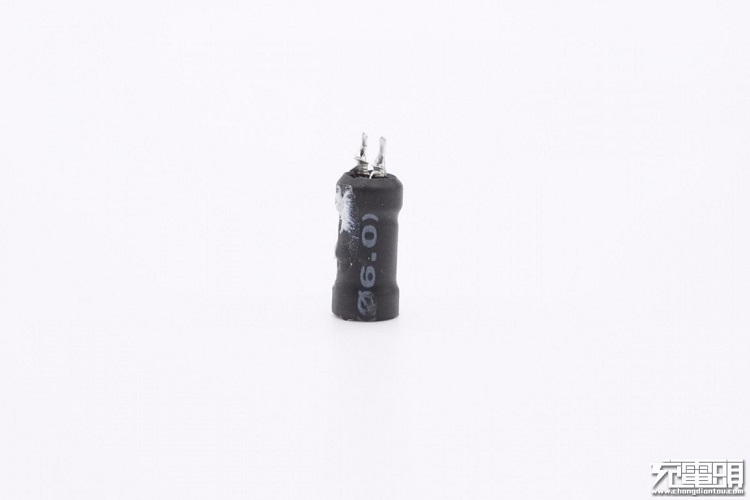

工字电感特写,外套热缩管。

绿联pd20w充电器开箱评测:拆解篇(下)

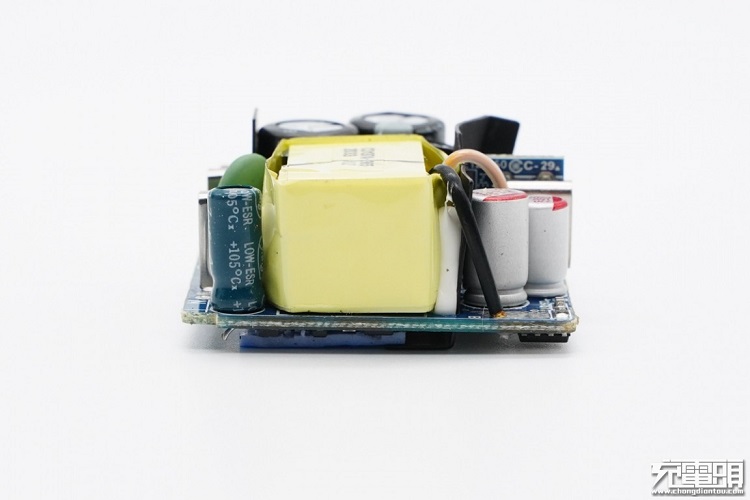

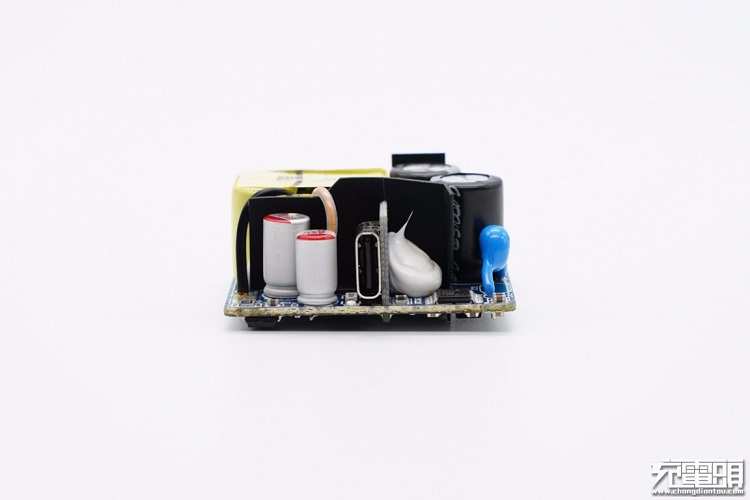

pcb板另一侧一览。

绿联pd20w充电器开箱评测:拆解篇(下)

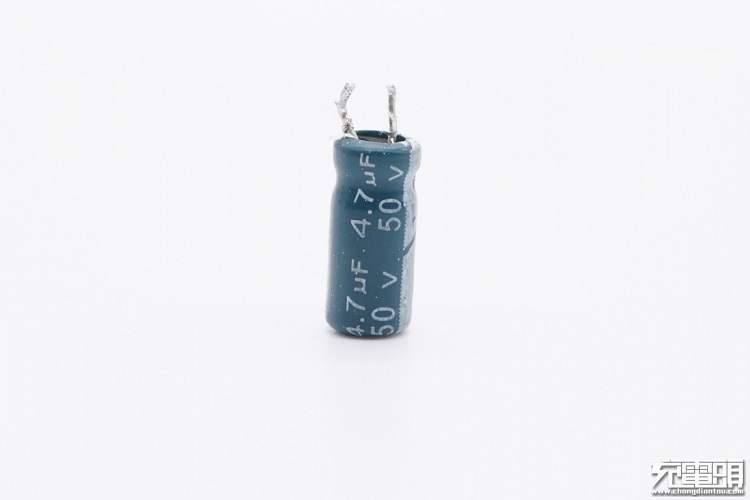

pwm主控芯片供电电容特写,规格为50v 4.7μf。

绿联pd20w充电器开箱评测:拆解篇(下)

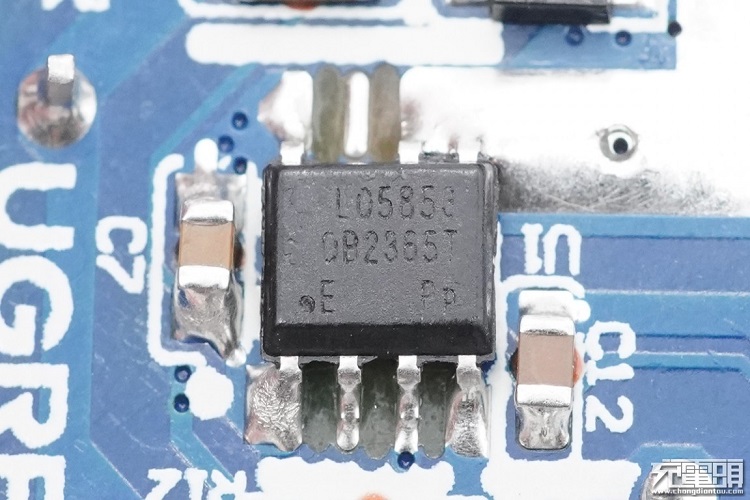

充电器pwm主控芯片采用昂宝ob2365t,内置pwm控制器和高压功率mos管。

绿联pd20w充电器开箱评测:拆解篇(下)

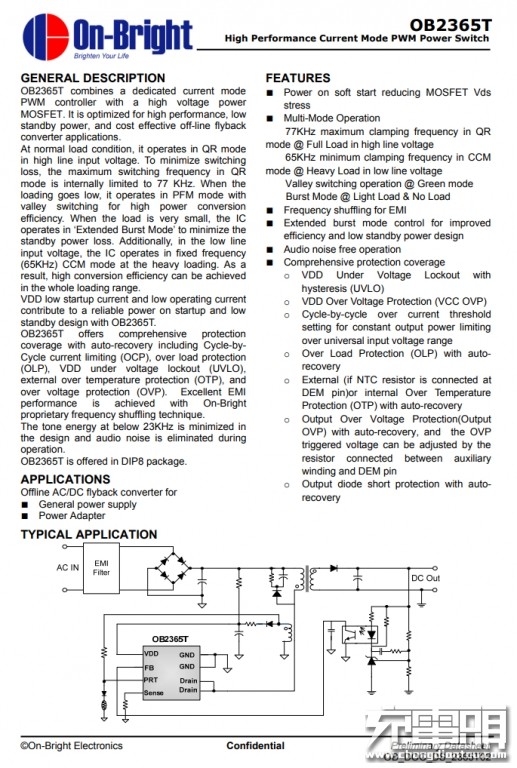

昂宝 ob2365t 详细资料。

绿联pd20w充电器开箱评测:拆解篇(下)

变压器特写,顶部贴有信息标签,适配器型号 cd-137a和生产周期20年33周。

绿联pd20w充电器开箱评测:拆解篇(下)

输出端一览,usb-c母座使用小板垂直焊接,两侧分别设有y电容和固态电容。

绿联pd20w充电器开箱评测:拆解篇(下)

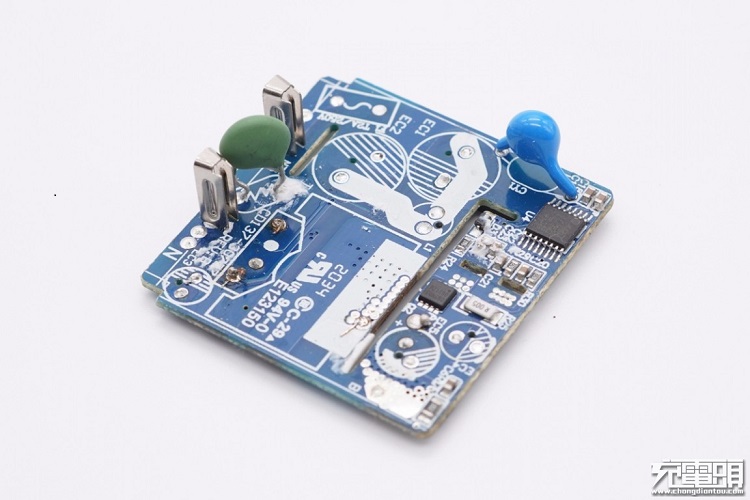

拆掉元器件后发现,主板输出端上还设有协议芯片和输出vbus开关管。

绿联pd20w充电器开箱评测:拆解篇(下)

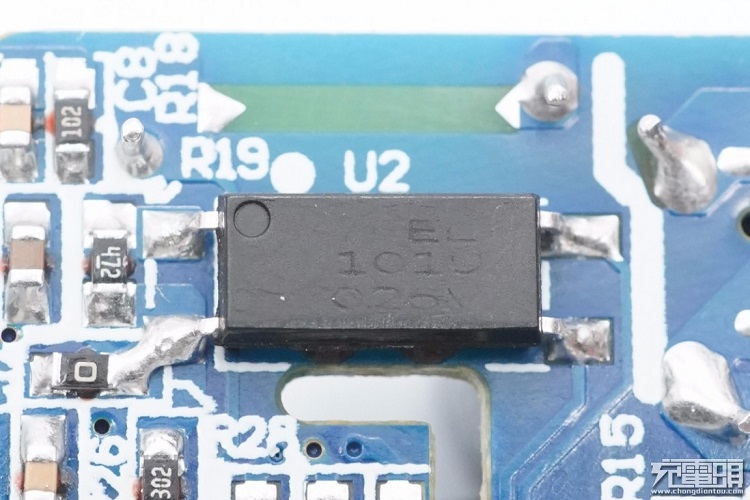

el1019 光耦,用于初级次级通信,反馈调节输出电压。

绿联pd20w充电器开箱评测:拆解篇(下)

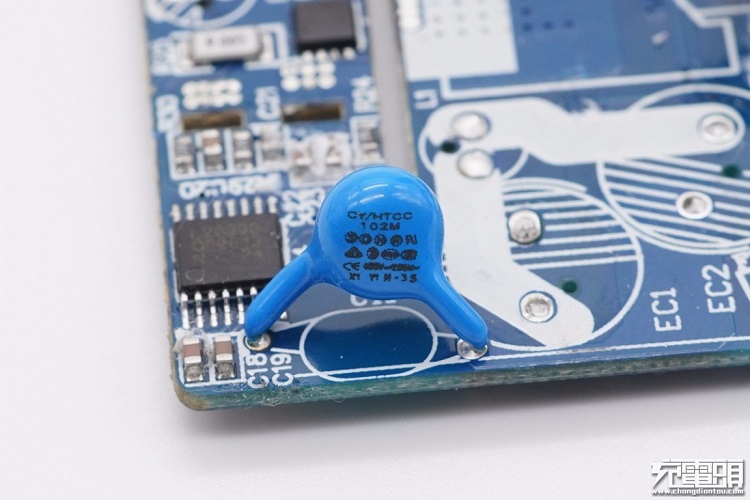

输出抗干扰蓝色y电容特写。

绿联pd20w充电器开箱评测:拆解篇(下)

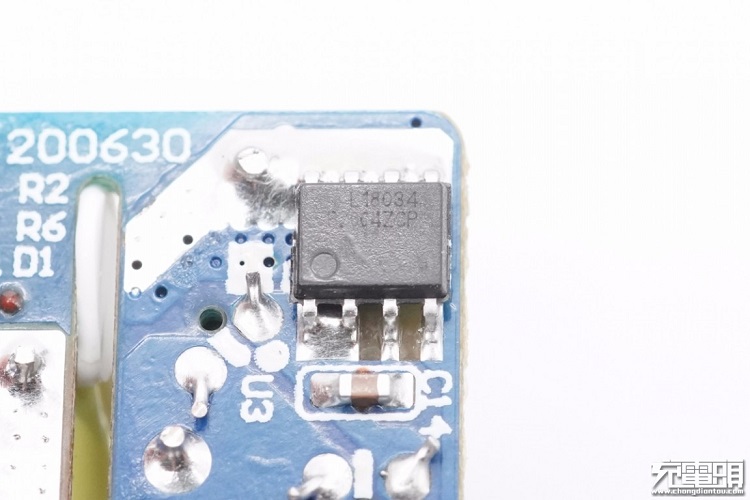

次级同步整流芯片特写,从丝印可以判断采用的是昂宝ob2004zcp,其内置nmos,支持3-12v输出,集成度高。

绿联pd20w充电器开箱评测:拆解篇(下)

昂宝ob2004ax 规格资料。

绿联pd20w充电器开箱评测:拆解篇(下)

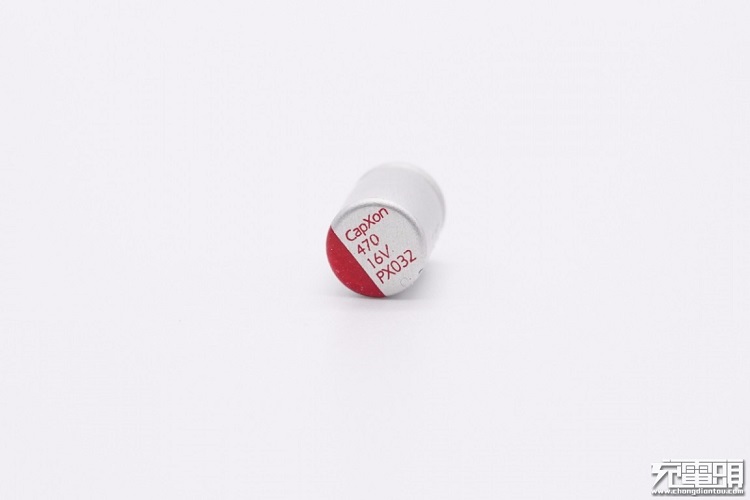

同步整流输出滤波固态电容,规格为16v 470μf,品牌为丰宾。

绿联pd20w充电器开箱评测:拆解篇(下)

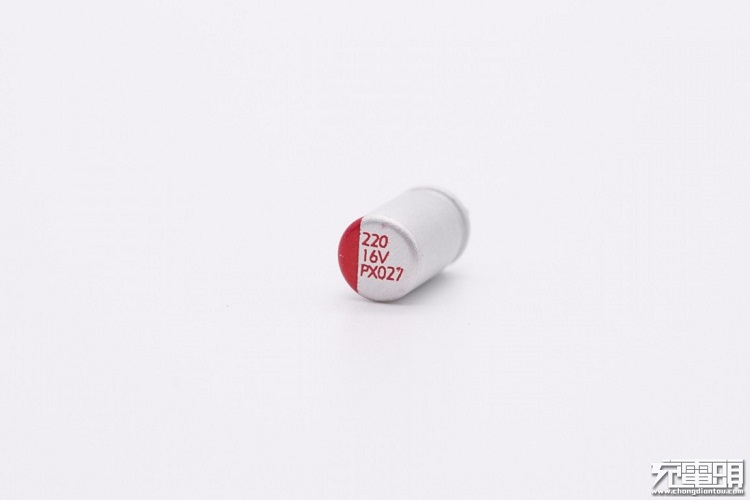

另一颗规格为16v 220μf。

绿联pd20w充电器开箱评测:拆解篇(下)

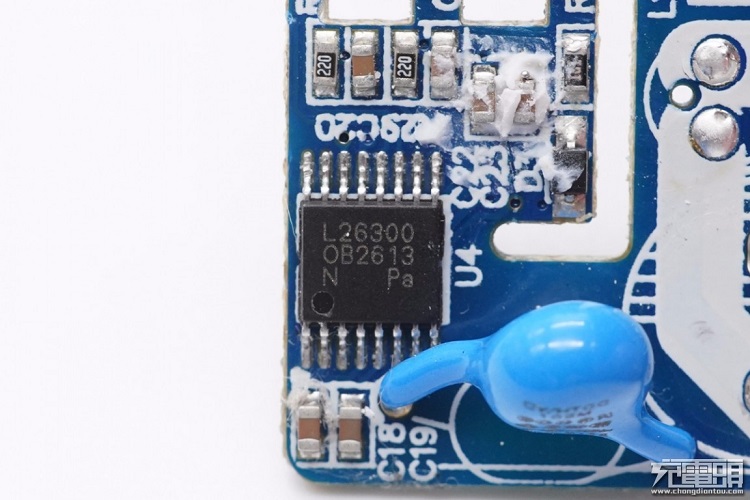

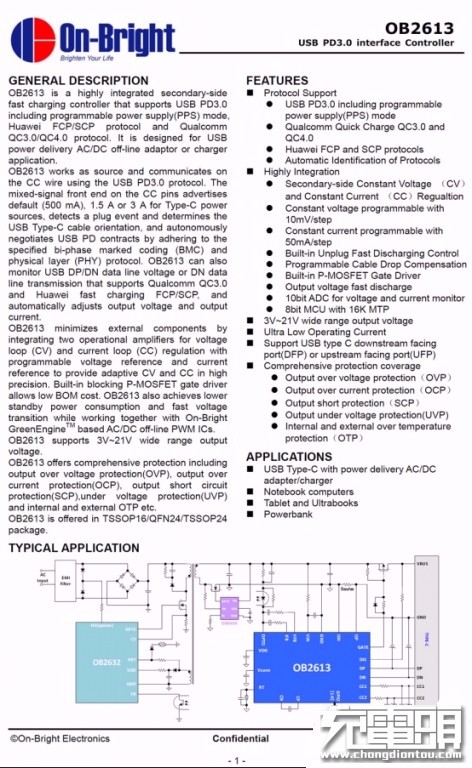

协议ic采用昂宝ob2613,用于支持pd协议和电压调节。ob2613是昂宝电子开发的一款高精度高集成度的usb pd控制器, 已于2018年11月获得usb-if的pd3.0 pps认证,并于2018年12月通过高通qc4 的测试认证。

昂宝ob2613符合usb pd3.0 v1.1规范,支持pps模式,支持qc4/4 、bc 1.2协议、mtk pe 、华为fcp协议、apple 快充识别、三星快充识别等。通过预留的gpio设置可支持a c口双口快充设计,极具成本优势。

绿联pd20w充电器开箱评测:拆解篇(下)

其提供宽范围的vdd工作电压区间,使得客户使用传统变压器设计并免于使用ldo稳压线路给pwm芯片供电,同时其独有的环路自适应技术可完全应对usb pd应用的输出宽范围变化的要求。凭借雄厚的技术实力和品牌优势,目前ob2613方案已经在dell、lenovo等一线大厂实现量产。

昂宝电子为usb pd应用特别定制开发的pwm控制器ob2632,搭配ob2613协议芯片,为业界少有的能提供usb-pd适配器整体k8体育的解决方案的厂商之一。

绿联pd20w充电器开箱评测:拆解篇(下)

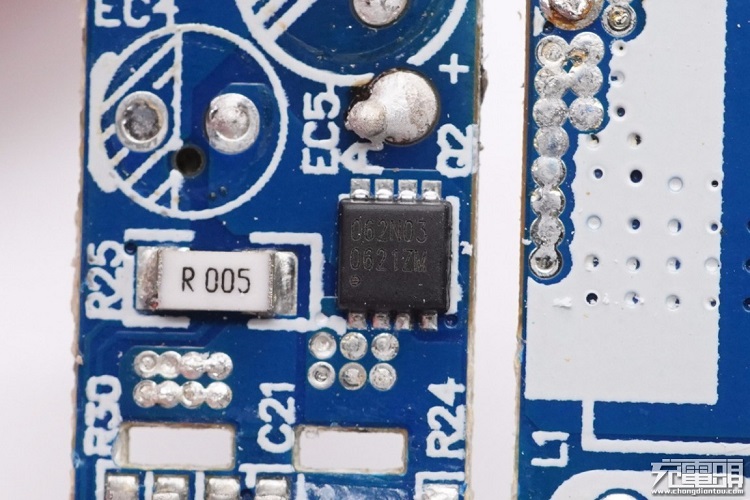

输出vbus开关采用真茂佳zm062n03n,nmos,耐压30v,导阻6.2mω,左侧5mω电阻为输出电流采样。

绿联pd20w充电器开箱评测:拆解篇(下)

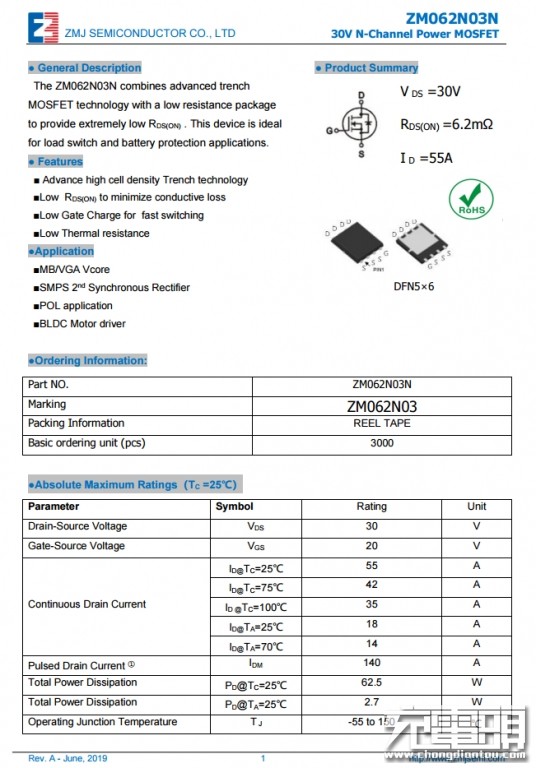

真茂佳zm062n03n资料信息。

绿联pd20w充电器开箱评测:拆解篇(下)

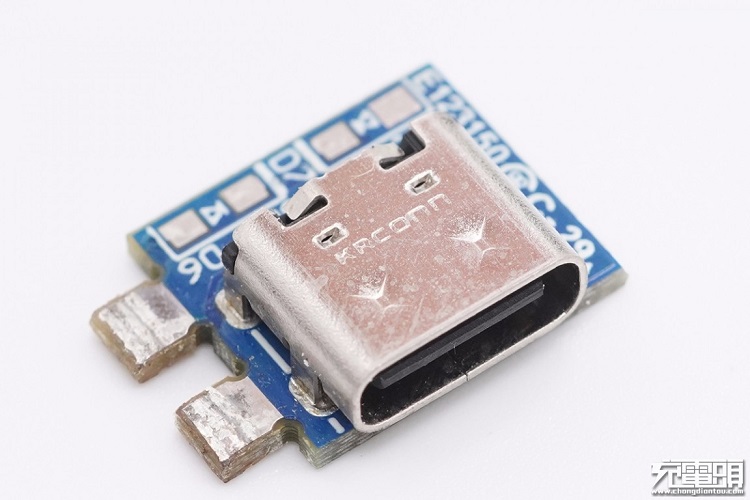

usb-c母座过孔焊接,金属壳上有krconn字样,由深圳市精睿兴业科技有限公司提供。

绿联pd20w充电器开箱评测:拆解篇(下)

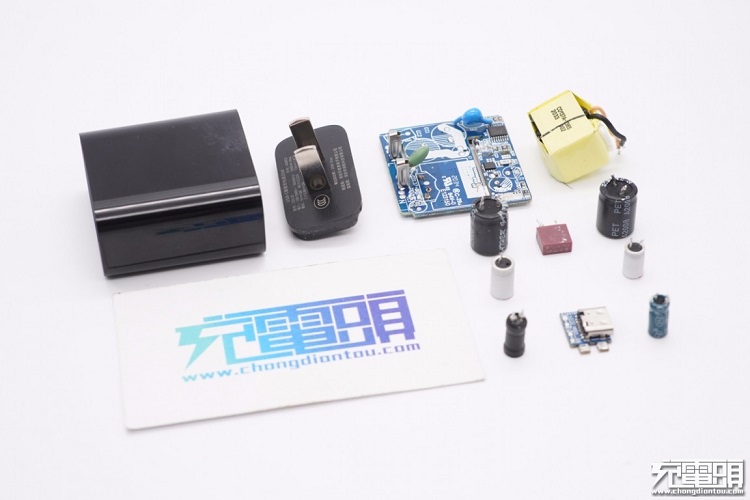

全部拆解完毕,来张全家福。

绿联20w拆解总结

绿联20w pd快充充电器采用常规长方体造型设计,有黑、白两种配色可选。输入为固定插脚,腰身亮面,输出顶面略微内凹且磨砂处理。

usb-c口支持qc、mtk pe 2.0、pd3.0和pps快充协议,还具备5v3a、9v2.22a、12v1.67a三组固定电压档位,以及3.3-5.9v3a和3.3-11v1.8a两组pps电压档位。性能上满足包括iphone在内的多数品牌手机日常快充需求。

充电头网拆解了解到,绿联这款20w pd快充充电器采用了昂宝ob2365t ob2004ax ob2613全套方案,这也是业界为数不多的初次级和协议芯片均来自同一家提供供应商的20w pd快充方案。方案由原厂工程师调校,整体性强,一致性好。

此外充电器内部设计较为紧凑,正面变压器和电容等元器件之间的间隙通过硅胶填充,增强导热性和元器件稳定性,并且初级和次级之间有镂空和加装绝缘板的设计。
