rs232串口线运用于设备间的串行通讯,适用面很广泛。串口线具备高兼容性,最常规的运用:台式机连接各类串口设备,如电脑与税控机、数码机床、pda,  modem、机顶盒、条形码机、工业仪表等串口设备进行通信功能!

rs232串口线接法要根据实际连接设备而定,我们先看其引脚定义。目前rs232串口线接口为db9针,其接口引脚定义如下:

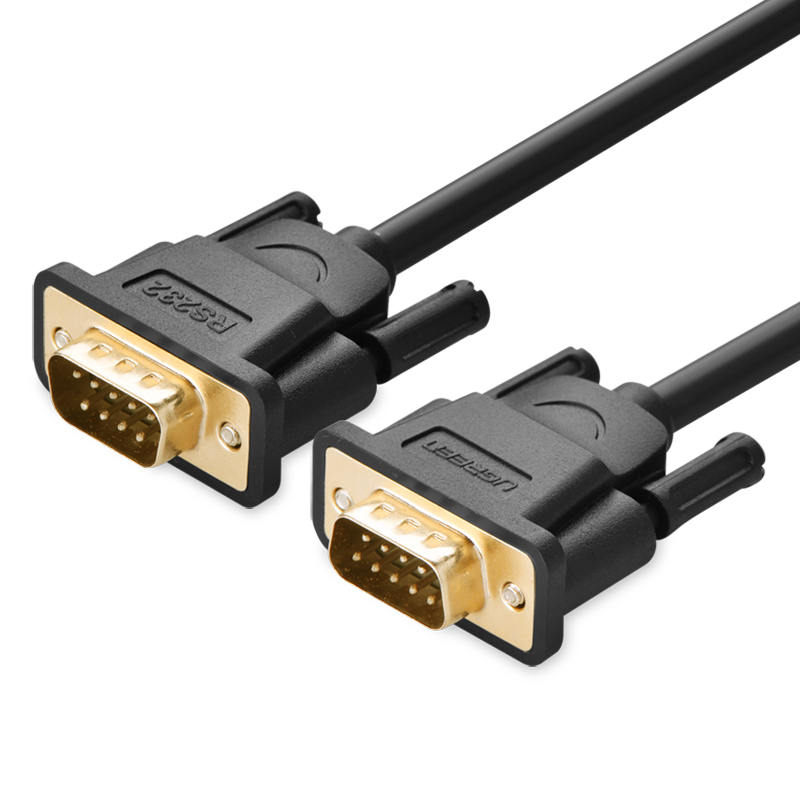

绿联串口线接头

如上图所示,rs232串口线接口针脚分上下2排,如何区分串口线针脚?

在正对人面、接口大边朝上情况下:一排是5针,从左到右,分别对应1-5号针脚;一排4针,从左到右,分别对应6-9号针脚。


引脚    定义         符号

  1   载波检测        dcd

  2   接收数据        rxd

  3   发送数据        txd

  4  数据终端准备好   dtr

  5    信号地         sg

  6   数据准备好      dsr

  7   请求发送        rts

  8   清除发送        cts

  9    振铃提示       ri

绿联rs232串口线线芯颜色定义:

用户在需要diy绿联rs232串口线的情况下,可根据这一线芯颜色,对应接线。

rs232串口线接线方法示意图

根据不同需要,rs232串口线接法分为两种:直连与交叉。

rs232串口线直连接法就是正常的连接:2接2,3接3(即一头的rx与另一头的rx相连,tx与另一头的tx相连),绿联 rs232串口线为直连接法

绿联串口线直连接法示意图以及颜色标注

rs232串口线交叉接法就是交叉连接:2接3、3接2(即一头的rx和另一头的tx相连,tx与另一头的rx相连)。

那么rs232串口线直连与交差接法分别用在什么场合?

一般情况下,设备和电脑的连接通讯,需用到rs232串口线直连线;

而设备和设备的连接通讯,就会用到rs232串口线的交叉线。用户在选择的时候,应根据两个设备之间连接的实际情况,选择不同接法的rs232串口线。
