2019/07/22 绿联


usbk8体育-凯发k8网页登录是我们常见的设备,otg线作为近年来随着手机行业的快速发展,逐步进入了我们的日常使用范围。

otg线与普通usb线的有什么区别?

usb数据线用来连接手机和电脑,可通过电脑访问手机里面的照片、音乐,把手机当做u盘使用。otg数据线则无需pc,手机可直接通过otg数据线与u盘、鼠标、键盘等usb设备连接。接u盘直接查找资料,接鼠标方便玩游戏,接键盘可快速打字,接相机直接浏览图片,即拍即传。otg扩展了手机的功能。

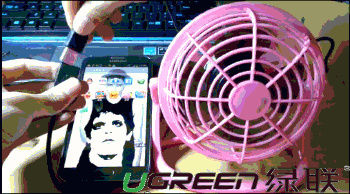

绿联otg给usb风扇供电
手机通过绿联otg线给usb风扇供电


otg线与普通usb线的区别,usb数据线连接电脑的时候,由电脑供电,而otg数据线连接u盘等设备的时候,手机必须给u盘等外设供电,那么手机是如何识别usb数据线和otg数据线的?拆解两根线之后,会发现usb数据线的第4pin是悬空的,otg数据线的第4pin是短接到地的,手机芯片应该是通过第4pin判断插入的是otg数据线还是usb数据线,并以此来决定是否打开otg供电。

硬件上的差异就是,otg 线一端有一根pin多接了个gnd接地线,让机器分辨谁是host主机、谁是device外设,单以外观是无法分辨otg线与普通usb线的区别的。

micro usb数据线 接线示意图


传统usb接口处pin有
1. vbus (5v)
2. gnd
3. d
4. d-
5.id pin悬空

otg线 接线示意图

otg线 只有 micro接口, 总共出5pin
1. vbus
2. gnd
3. d
4. d-
5. id

usb线材里面都是跑4条线,只差在接头,手机/平板都是micro usb, 接普通usb线,id pin悬空, 所以运作在 client/peripheral mode(外设模式);如果把 id gnd接地掉, 就会进入 host mode(主机模式)。


绿联在otg线的基础上,推出多款otg hub,支持具备otg功能的小米手机、小米平板移动产品同时连接多款usb外设,关于otg hub的详细介绍:
otg hub usb集线器,手机同时接键盘鼠标

常见的otg周边产品

otg数据线

otg数据线其usb a端为母头,方便连接usb外设如u盘、键鼠等。

usb otg hub

otg hub让手机同时连接多种usb外设成为可能,让手机秒变电脑。

otg u盘

otg u盘与手机连接,传输数据。

otg读卡器

otg读卡器方便手机直接读取cf、tf、sd内存卡数据,让手机与相机等设备无缝传输数据。

随着移动周边设备越来越丰富,更多otg周边也将推向市场,绿联将为您呈现更多!

更多otg功能解析请查看:otg线与micro数据线接线图区别以及otg功能解析
