otg功能随着安卓智能手机等移动设备已全面普及,otg已成为安卓智能手机的标配功能。usb otg标准具备电源管理功能,它允许设备既可作为主机host,也可作为外设device。otg让手机、平板电脑直接连接usb外设如u盘、键盘、鼠标、打印机等,方便了日常使用。

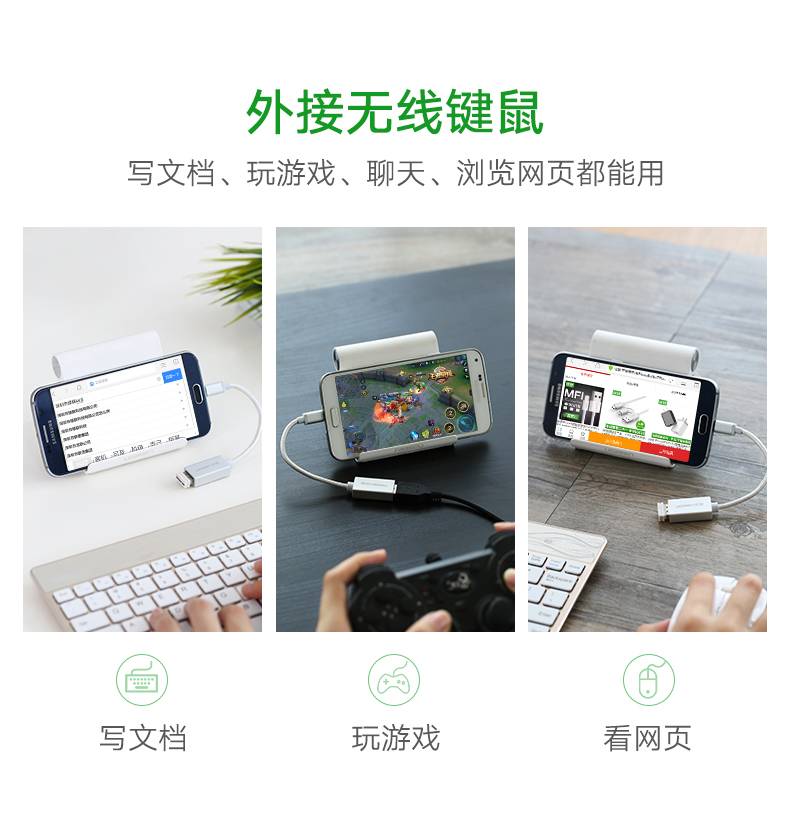

绿联usb otg线接外设

otg功能解析

安卓手机otg常见为micro usb接口与 type c接口。otg接口构造与手机数据接口没有区别,只需一条otg数据线,即让手机具备了读取u盘等usb外设的otg功能。

以micro usb otg数据线为例,解析otg功能

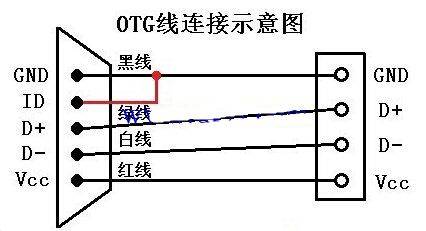

otg线功能接线原理图

otg线功能接线原理图

上图otg数据线功能接线原理图所示,其内部线芯共4条线,连接usb a与micro usb头。4条线分别为2条数据线(一般为绿色与白色,对应连接d 与d-)、1条电源线(vbus,一般为红线)以及1条地线(gnd接地,一般为黑色线)。我们看到,在micro usb接头上,多了一个id针,通过一条导线将id针与地线连接,即成otg数据线。


手机等移动设备即是通过otg数据线的这种接线方式,来识别u盘等外设。此时的手机工作于主机host模式,具备了otg功能,可读取u盘内容,连接键盘、鼠标进行操作。

otg数据线与普通micro usb数据线有什么区别?

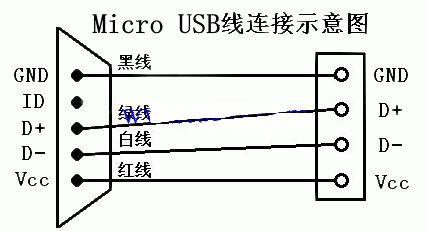

micro usb数据线功能接线原理图

micro usb数据线功能接线原理图

上图即为micro usb数据线连接图,对比上文otg线接线图我们看到,二者内部线芯一样,只差在接头上:micro usb数据线接头id针悬空。当手机通过micro usb数据线连接电脑、usb充电器时,因id针悬空,此时手机工作于外设device模式。

详见:otg线与普通usb线区别

查看手机是否具备otg功能

事实上,android 4.2操作系统以上手机,均支持otg功能,部分手机厂商限制了该功能。买手机时可咨询该手机客服。

也可通过安卓app工具,来检测手机是否具备otg功能。

详情:怎么查看手机是否具备otg功能

常见的otg周边产品

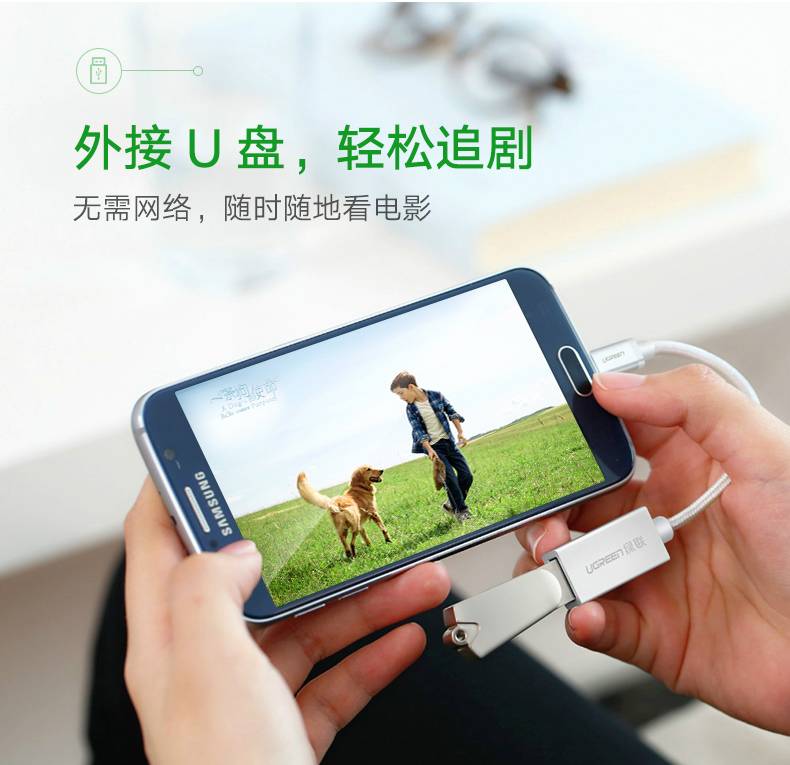

otg数据线

otg数据线接u盘看电影

otg数据线其usb a端为母头,方便连接usb外设如u盘、键鼠等。

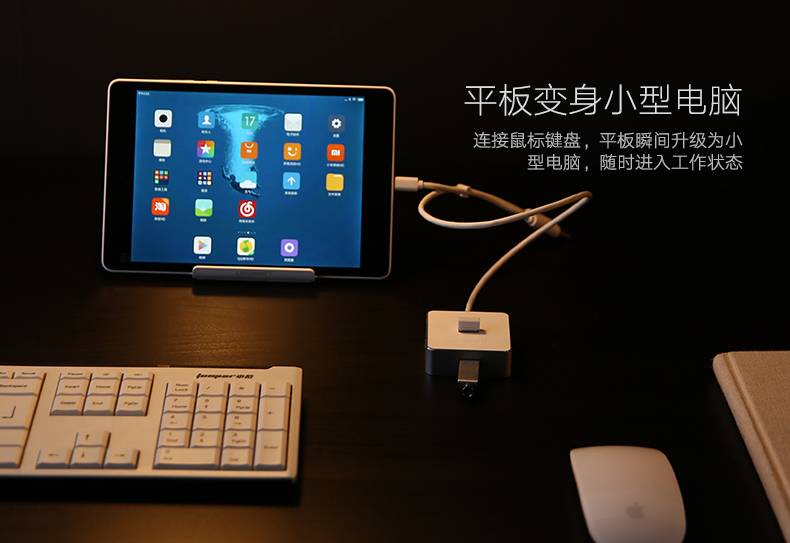

usb otg hub

手机、平板电脑接otg hub

otg hub让手机同时连接多种usb外设成为可能,让手机秒变电脑。

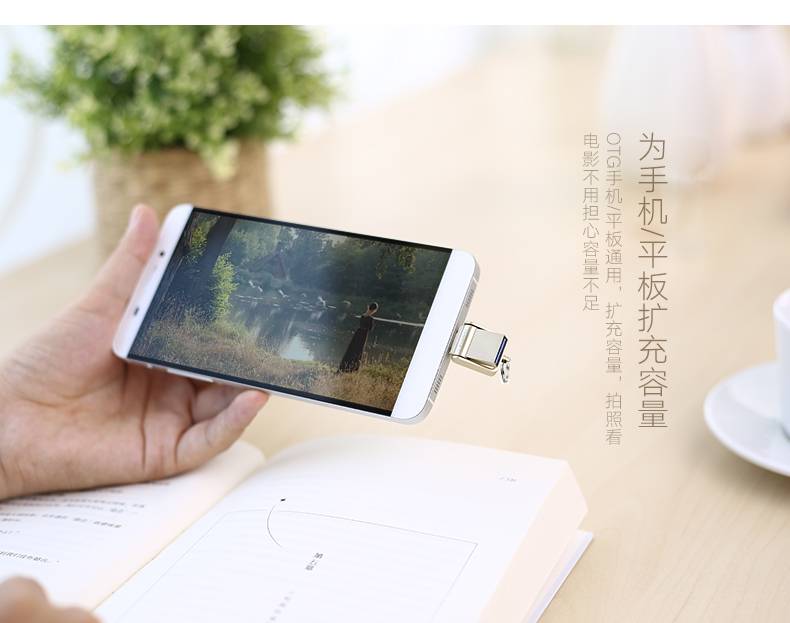

otg u盘

绿联type c otg u盘1

otg u盘与手机连接,传输数据。

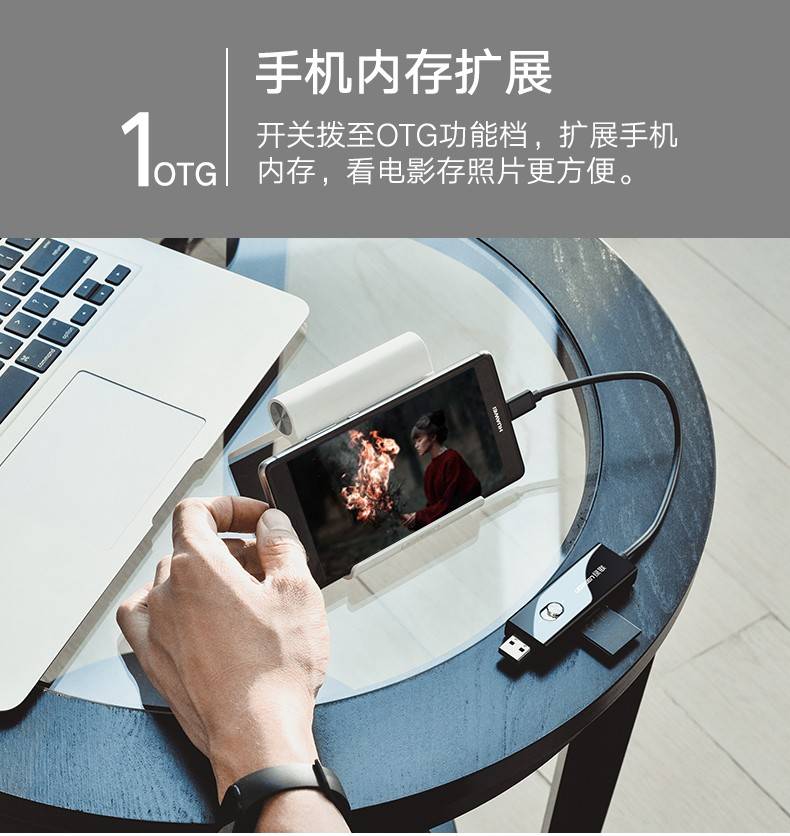

otg读卡器

otg 读卡器

otg读卡器方便手机直接读取cf、tf、sd内存卡数据,让手机与相机等设备无缝传输数据。

随着移动周边设备越来越丰富,更多otg周边也将推向市场,绿联将为您呈现更多!

怎么打开otg功能?
